A691 1/2CR CLASS33 TUBE
A691 1/2CR Class33 Alloy Welded Steel Pipe
A691 1/2CR CL33 welded pipe

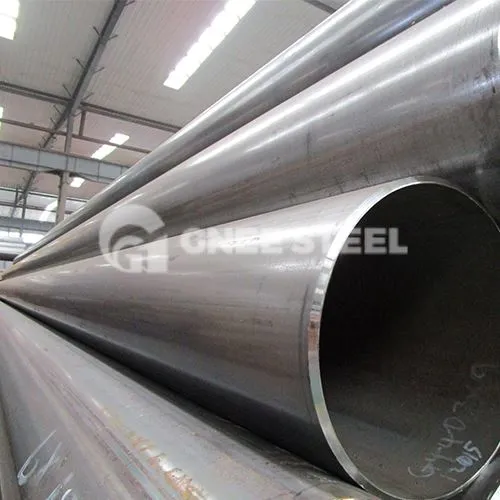

A 691 1/2cr Class33 EFW Pipe

Een 691 1/2cr CL33-legeringspijp is een chroom-molybdeenlegering gelaste pijp van de Amerikaanse standaard, die een elektrisch fusie-lasproces aanneemt en veel wordt gebruikt in werkomstandigheden met hoge temperatuur en hogedruk.

Aanvraag sturen

Praat nu

product Introductie

A691 is een standaard die is vastgesteld door de American Society for Testing and Materials (ASTM). Een 691 1/2cr class33 gelaste pijp is een gelaste pijp van specifieke specificaties en cijfers geproduceerd in overeenstemming met de ASTM A691 -standaard. Het bevat 1/2% chroom en 1/2% molybdeen, heeft de kenmerken van hoge temperatuur en hoge drukweerstand en wordt gebruikt in warmtewisselaars, kernvermogensapparatuur, chemische pijpleidingen, enz.

A691 standaardspecificatie

1. Deze specificatie bedekt koolstof- en legeringsstalen buis, elektrisch-fusie-gelast met vulmetaal toegevoegd, gefabriceerd uit drukvatkwaliteit plaat van verschillende analyses en sterkteniveaus en geschikt voor hogedrukdienst bij hoge temperaturen. Warmtebehandeling kan al dan niet nodig zijn om de gewenste mechanische eigenschappen te bereiken of om te voldoen aan de toepasselijke codevereisten. Aanvullende vereisten worden verstrekt voor gebruik wanneer aanvullend testen of onderzoek gewenst is.
2. De specificatie bedekt nominaal pijp 16 inch [400 mm] in de diameter van de buitendiameter en groter met wallthicknesses tot 3 inch [75 mm] inclusief. Pijp met andere dimensies kan worden ingericht, op voorwaarde dat het voldoet aan alle andere vereisten van deze specificatie.

Tabel 1 Plaatmaterialen
Pijpklasse	Type staal	ASTM -specificatie		HB, max a
		Nummer	Cijfer
1 ⁄ 2 cr	1 ⁄ 2 % chroom, 1 ⁄ 2 % molybdeenstaal	A387/A387M	2	201

Tabel 2 warmtebehandelingsparameters a
Pijpklasse	ASTM Specificatie	Postloedwarmte-behandeling Temperatuurbereik (StressReloving), graad F (graad)	Normaal Temperatuur, maximaal tenzij anders genoteerd, graad F (graad)	Blussen Temperatuur, maximaal tenzij Anders opgemerkt, graad F (graad)	Tempertemperatuur, Min, graad F (graad)
1 ⁄ 2 cr	A387/A387M	1100 tot 1300 [590 tot 705]	1850 [1010]	1700 [925]	1150 tot 1375 [620 tot 745]

Klassebenamingen zijn als volgt
Klas	Warmtebehandeling op pijp	Radiografie, Zie sectie	Druktest, Zie sectie
10	geen	geen	geen
11	geen	9	geen
12	geen	9	8.3
13	geen	geen	8.3
20	Opgelucht stress, zie 5.3.1	geen	geen
21	Opgelucht stress, zie 5.3.1	9	geen
22	Opgelucht stress, zie 5.3.1	9	8.3
23	Opgelucht stress, zie 5.3.1	geen	8.3
30	genormaliseerd, zie 5.3.2	geen	geen
31	genormaliseerd, zie 5.3.2	9	geen
32	genormaliseerd, zie 5.3.2	9	8.3
33	genormaliseerd, zie 5.3.2	geen	8.3
40	genormaliseerd en getemperd, zie 5.3.3	geen	geen
41	genormaliseerd en getemperd, zie 5.3.3	9	geen
42	genormaliseerd en getemperd, zie 5.3.3	9	8.3
43	genormaliseerd en getemperd, zie 5.3.3	geen	8.3
50	Gerust en getemperd, zie 5.3.4	geen	geen
51	Gerust en getemperd, zie 5.3.4	9	geen
52	Gerust en getemperd, zie 5.3.4	9	8.3
53	Gerust en getemperd, zie 5.3.4	geen	8.3
