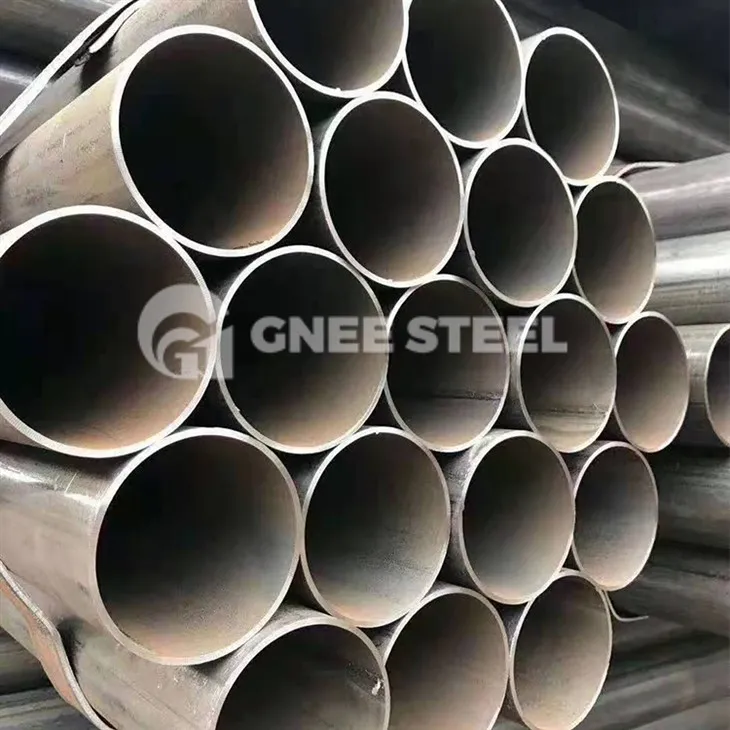

Een691 1 CR Class23-buis

Een691 1 CR Klasse 23 gelaste buis is een Amerikaanse standaard hoge temperatuur en hoge druk gelaste stalen buis van chroom--molybdeenlegering, vervaardigd door middel van een elektrisch smeltlasproces, en ontworpen voor extreme werkomstandigheden.
Aanvraag sturen
Praat nu
product Introductie

Een691 1CR CL23 gelaste buis is een door elektrische smelting gelaste buis van chroom-molybdeenlegering volgens de Amerikaanse standaard. 1CR vertegenwoordigt de chemische samenstelling van verschillende kwaliteiten onder de A691-standaard, en CL23 specificeert de druktest en radiografische test van gelaste buizen.
Volgens de A691-specificatie moet de CL23-buis worden getest volgens de A530/A530M-specificatie "Hydrostatische testvereisten".



Voordelen van een691 1CR CL23 gelaste buis:

  • ‌Weerstand tegen hoge temperaturen en hoge druk‌: Cr-Mo-legering is bestand tegen kruipvervorming bij continu hoge temperaturen, en klasse 23-kwaliteit ondersteunt een hogere ontwerpdruk.
  • ‌Economische vervanging‌: Het kan naadloze buizen van dezelfde samenstelling vervangen (zoals SA-335P22), waardoor de kosten van buizen met een grote diameter met meer dan 30% worden verlaagd.
  • ‌Aanpassingsmogelijkheden‌: Ondersteunt aanpassing van specificaties met een wanddikte van 8-45 mm en een buitendiameter van 406-1422 mm.



TABEL 1 Plaatmaterialen
Pijpkwaliteit Soort staal ASTM-specificatie HB, maximaal A
Nummer Cijfer
1CR 1 % chroom, 1 ⁄ 2 % molybdeenstaal A387/A387M 12 201



TABEL 2 Warmtebehandelingsparameters A
Pijpkwaliteit ASTM
Specificatie
Na-laswarmte-behandeling
Temperatuurbereik
(StressRelieving), graad F (graad)
Normaliseren
Temperatuur,
maximaal tenzij
anders vermeld,
graad F (graad)
Afschrikken
Temperatuur,
maximaal tenzij
anders vermeld, graad F (graad)
Tempertemperatuur,
min, graad F (graad)
1CR A387/A387M 1100 tot 1350 [590 tot 730] 1850 [1010] 1700 [925] 1150 tot 1375 [620 tot 745]



Klasseaanduidingen zijn als volgt
Klas Warmtebehandeling op pijp Radiografie,
zie sectie
Druktest,
zie sectie
23 stress verlicht, zie 5.3.1 geen 8.3




Toepassingen van een691 1CR Class23 EFW-buis

Chemical Plant
Chemische fabriek
Gas Plant
Gasfabriek
Power Plant
Elektriciteitscentrale

Toepassingen
Gebaseerd op prestaties bij hoge temperaturen en hoge druk, wordt het voornamelijk gebruikt op de volgende gebieden:

  • ‌Energie- en energiesysteem‌

Stoompijpleidingen op hoge temperatuur in thermische energiecentrales (>500 graden), zoals hoofdstoomtransmissiepijpleidingen en verbindingspijpen voor ketels.

Hulppijpleidingen in kernenergiesystemen, die moeten voldoen aan hogedrukstabiliteit op lange termijn.

  • Chemische en aardolie-industrie

Reactorpijpleidingen in olieraffinaderijen, kraakovenbuizen voor hoge temperaturen, bestand tegen corrosieve media (zoals waterstofsulfide en koolwaterstoffen op hoge temperatuur).

Pijpleidingen met grote diameter voor aardgas of chemische vloeistoffen (buitendiameter kan 1422 mm bereiken).

  • Industriële apparatuur ‌

Hydraulische cilinderhulzen voor zware machines, lasonderdelen voor drukvaten
