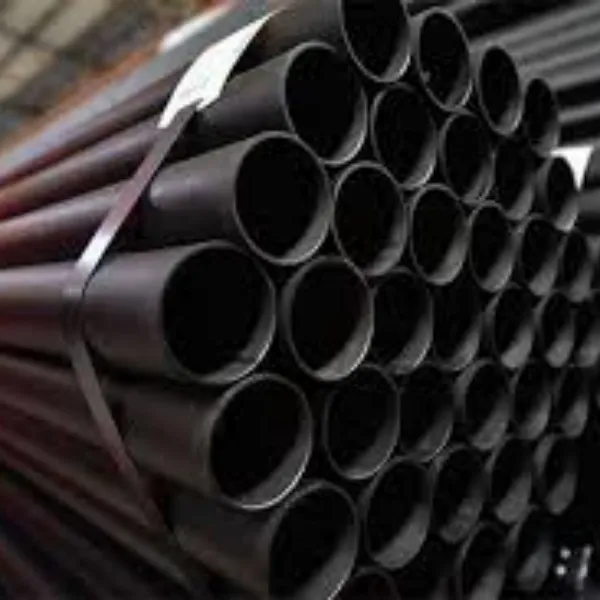

NL 10217-2 P195GH stalen gelaste buis

EN 10217-2 P195GH (BS EN 10217-2 P195GH) is een HFW gelaste ronde stalen buis met een minimale vloeigrens van 195 MPa bij een wanddikte van minder dan of gelijk aan 16 mm en een treksterkte van 320 – 440 MPa sterkte voor drukdoeleinden met hoge temperatuureigenschappen. Bovendien is het onderverdeeld in TC1 en TC2, afhankelijk van de testcategorie die kan worden geselecteerd.

Het staalnummer is 1.0348.

Opmerking: BS EN 10217-2 P195GH is volledig gelijkwaardig aan EN 10217-2 P195GH, behalve voor de toepassingsregio. Alle volgende vereisten zijn van toepassing op BS EN 10217-2 P195GH.

Chemische componenten

Voor Al/N-verhoudingen groter dan of gelijk aan 2 geldt deze eis niet als stikstof wordt gefixeerd door niobium, titanium of vanadium, waarvan de details moeten worden gerapporteerd, behalve dat bij gebruik van titanium de staalproducent moet verifiëren dat (Al +Ti/2) Groter dan of gelijk aan 0.020 %;

Mechanische eigenschappen

l=longitudinaal, t= transversaal;

Naarmate de temperatuur stijgt, neemt de sterkte van EN 10217-2 af, en het is belangrijk om deze verandering te begrijpen voor de veiligheid van leidingen die vaak worden gebruikt in omgevingen met hoge temperaturen en hoge druk. De verandering in P195GH wordt hieronder weergegeven:

Fabricageproces

nl 10217-2 P195GH wordt vervaardigd volgens het HFW-proces (hoogfrequent lassen). NL 10217-2 vereist dat het wordt vervaardigd met een stroomsterkte van 100 kHz of hoger.

Het lasgebied moet vrij zijn van scheuren en gebrek aan smelting. Reparaties aan de lasnaad van HFW-buizen zijn niet toegestaan.

Afhankelijk van de grondstof, het vormstuk en de leveringsomstandigheden zijn er verschillende productieroutes, die niet zijn gespecificeerd in EN 10217-2.

a: NP=buis volledig lichaam genormaliseerd; NW=genormaliseerde laszone; NR=genormaliseerd gewalst of heet (rek) gereduceerd binnen het normaliserende temperatuurbereik.

Dimensie

NL 10217-2 195De afmetingen van GH-stalen buizen omvatten over het algemeen de volgende bereiken:

Buitendiameter: 10,2 mm – 610 mm;

Wanddikte: 1,4 mm – 16 mm;

En er zijn drie series voorkeursdiktes in de standaard opgenomen.

Serie 1=diameter waarvoor alle accessoires die nodig zijn voor de constructie van het leidingsysteem gestandaardiseerd zijn;

Serie 2=diameter waarvoor niet alle accessoires gestandaardiseerd zijn;

Serie 3=diameter voor speciale toepassingen waarvoor zeer weinig gestandaardiseerde accessoires bestaan;

Als u de maattoleranties of de vereisten voor het afdichten van stalen buizen wilt weten, kunt u op de EN 10217-2-specificatie klikken om deze te bekijken.

Uiterlijkvereiste

De interne en externe oppervlakteafwerking van de stalen buis moet typerend zijn voor het productieproces en er moet een warmtebehandeling worden toegepast.

Normaal gesproken moeten de afwerking en de toestand van het oppervlak zodanig zijn dat eventuele onvolkomenheden in het oppervlak die een behandeling vereisen, kunnen worden geïdentificeerd.

Elke oneffenheid in het oppervlak, waarvan is aangetoond dat deze dieper is dan 5% van de wanddikte Tor3 mm, afhankelijk van welke waarde het kleinst is, moet worden afgewerkt.

NL 10217-2 P195GH-equivalent

Wij leveren

Producten: EN 10217-2 P195 HFW gelaste stalen buizen;

Afmetingen: 10,2 mm – 610 mm;

Wanddikte: 1,4 mm – 16 mm of op aanvraag;

Lengte: 6 m, 12 m of aangepast;

Uiteinden: platte uiteinden, afgeschuinde uiteinden, samengestelde uiteinden;

Coating: verf, gegalvaniseerd, epoxyhars, 3LPE, 3LPP, enz.;

Verpakking: bundel, buiseindbeschermer, slinger, zeildoek;

Ondersteuning: FOB, CIF, OEM enzovoort;
