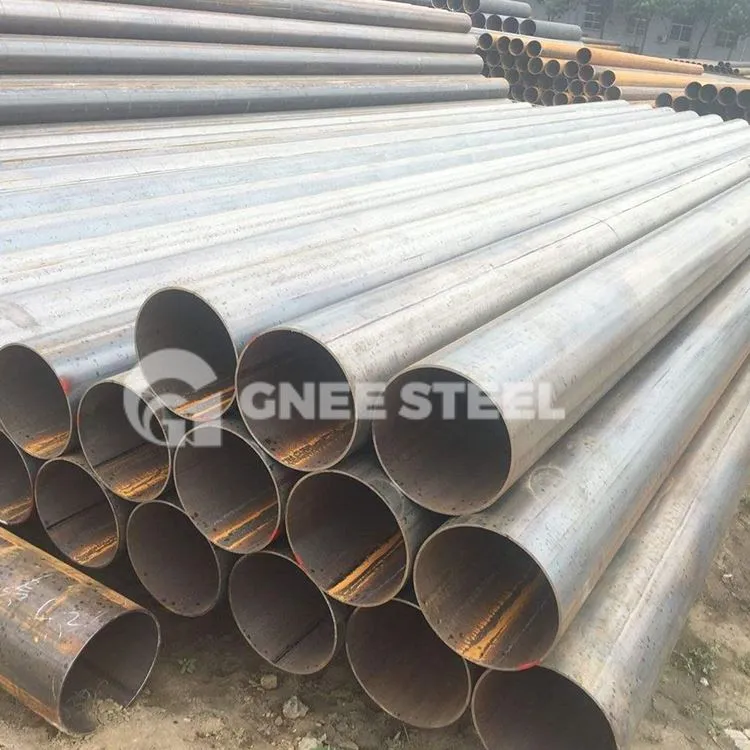

ERW stalen buis JIS G3444

Deze Japanse industriële norm specificeert koolstofstalen buizen voor gebruik in de civiele techniek, de bouw, stalen torens, steigers, palen, beugels en andere installaties.

Aanvraag sturen

Praat nu

product Introductie

Voor stalen funderingspalen is deze norm alleen van toepassing op gelaste stalen buizen met een buitendiameter kleiner dan 318,5 mm; voor stalen anti-aardverschuivingspalen is deze norm alleen van toepassing op naadloze stalen buizen en gelaste stalen buizen met een buitendiameter kleiner dan 318,5 mm. Het toepasselijke maatbereik van deze standaard is doorgaans een buitendiameter van 21,7 tot 1016,0 mm.

Product	JIS G 3444 ERW constructiestalen buis
Buitenste diameter	ERW/HFW	LSAW / DSAW	SSAW / HSAW	RHS	SHS
	1% 2f% 7b% 7b1% 7d% 7d inch (10.3 - 508 mm)	12 - 56 inch (323.8 - 1,420 mm)	8 - 126 inch (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
Wanddikte	0.4 - 16 mm	6.0 - 40 mm	6.0 - 26 mm	1.0 - 30 mm	0.6 - 30 mm
Lengte	5,8 ~ 12,0 m of volgens de eisen van klanten
Standaard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, enz.

Cijfer	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, klasse A/B, X42, X52, X60, X70, enz.

Oppervlak	Eerste kwaliteit (ontbloot, geolied, kleurverf, 3LPE of andere corrosiewerende behandeling)
Inspectie	Met analyse van chemische samenstelling en mechanische eigenschappen; Dimensionale en visuele inspectie, ook met niet-destructieve inspectie.

Sollicitatie	structuur, projecten voor elektriciteitstransmissietorens, heiwerk, water-, olie- en gaspijpleidingtechniek, mechanische industrie, gemeentelijke projecten, wegen en bijbehorende voorzieningen, enz.

Inpakken	Standaard export, in bulk / bundels / nylon stoffen zakken met zeewaardige verpakking; of volgens de verzoeken van klanten.

Aflevertijd	1. 20-45 dagen na ontvangst van de aanbetaling of bevestigde L/C 2. Afhankelijk van uw bestelhoeveelheid

Betaalvoorwaarden	1. T/T: 30% T/T-vooruitgang, 70% saldokopie van B/L 2. L/C: op zicht 3. T/T en L/C: 30% T/T-vooruitgang, 70% L/C


Haven	China belangrijkste haven

Chemische samenstelling van Jis G3444

Symbool van rang	C	Si	Mn	P	S
JIS G3444STK290	–	–	–	0.050max.	0.050max.
JIS G3444 STK 400	0.25max.	–	–	0.040max.	0.040max.
JIS G3444 STK 490	0.18max.	0.55max.	1,65max.	0.035max.	0.035max.
JIS G3444 STK 500	0.24max.	0.35max.	0.30 tot 1.30 uur	0.040max.	0.040max.
JIS G3444 STK 540	0.23max.	0.55max.	1,50max.	0.040max.	0.040max.
Opmerkingen: 1. Indien nodig kunnen andere legeringselementen dan die in deze tabel worden vermeld, worden toegevoegd. 2. Voor STK540 kan de chemische samenstelling van buizen met een wanddikte groter dan 12,5 mm tussen koper en fabrikant worden overeengekomen.

Mechanische eigenschappen van Jis G3444

Symbool van rang	Treksterkte N/mm2	Opbrengstpunt of bewijsspanning N/mm2	Lastrek N/mm2	Weerstandssterkte afvlakken	Buigbaarheid
	Treksterkte N/mm2	Opbrengstpunt of bewijsspanning N/mm2	Lastrek N/mm2	Afstand tussen vlakke platen (H)	Buighoek, a)	Binnen straal
	Toepasselijke buitendiameter
	Alle buitendiameters	Alle buitendiameters	Alle buitendiameters	Alle buitendiameters	50 mm of minder
JIS G3444STK290	290 min.	–	290 min.	2/3D	90 graden	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 graden	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 graden	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 graden	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 graden	6D
OPMERKING 1 In deze tabel staat D voor de buitendiameter van de buis. OPMERKING 2 1 N/mm 2=1 MPa Opmerking a) De buighoek moet worden gemeten vanaf het beginpunt van de bocht.
