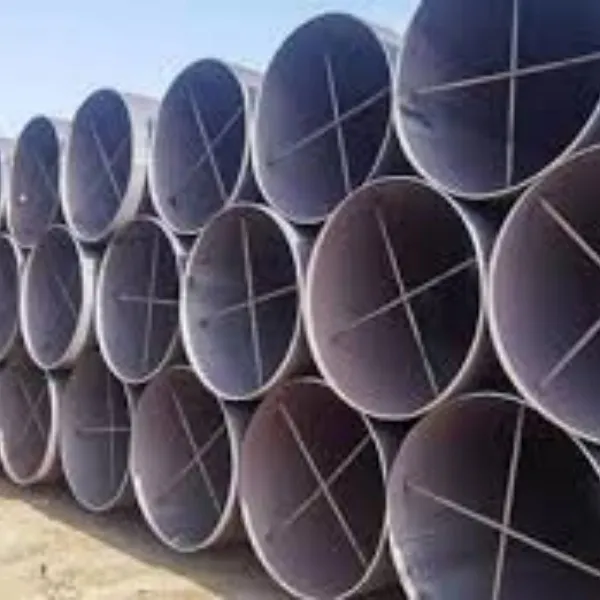

L450 stalen gelaste buis

API 5L X65-classificatie

Afhankelijk van het PSL-niveau en de leveringsconditie kan X65 als volgt worden gecategoriseerd:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) en X65M (L450M);

Om het hoofd te kunnen bieden aan de zware omstandigheden van offshore (O) en zure serviceomgevingen (S), stelt de API 5L PSL2-standaard speciale eisen voor beide omgevingen. Deze eisen worden aangegeven door de toevoeging van een specifieke letter aan de buissoort.

Offshorediensten PSL2-buis:X65QO (l450QO) of X65MO (L450MO);

Zure service PSL2 pijp:X65QS (L450QS) of X65MS (L450MS).

Leveringsvoorwaarden

Betekenis van Q en M

VoorZAAG(Ondergedompeld booglassen) ofKOE(Combinatie gelaste buis), Q en M in de leveringsstatus van API 5L PSL2 komen respectievelijk overeen met de volgende productieprocessen.

API 5L X65-productieproces

X65pijpen kunnen worden geproduceerd via een verscheidenheid aan productieprocessen, zodat ze geschikt zijn voor een breed scala aan technische toepassingen.

ZAAGSNEDE(LSAW) is ideaal voor de productie van dikwandige buizen met een grote diameter en diameters groter dan 660 mm, vooral in de prijsklasse waar het een kostenvoordeel biedt ten opzichte van naadloze buizen.

LSAWwordt ook vaak genoemdDSAWvanwege het dubbelzijdige lasproces dat bij het lasproces wordt gebruikt. Het is belangrijk op te merken dat DSAW verwijst naar de lastechniek en niet specifiek naar de vorm of richting van de las. Het kan een rechte naad of een spiraalnaad zijn.

Typen buisuiteinden voor API 5L X65

PSL1 stalen buisuiteinde: gebogen uiteinde of gewoon uiteinde;

PSL2 Stalen buisuiteinde: Glad uiteinde;

Voor gladde buisuiteindende volgende vereisten moeten worden gevolgd:

De eindvlakken van buizen met een glad uiteinde van minder dan of gelijk aan 3,2 mm (0.125 in) moeten vierkant zijn afgesneden.

Buizen met gladde uiteinden en een t > 3,2 mm (0.125 in) moeten voor het lassen afgeschuind zijn. De afschuiningshoek moet 30-35 graden zijn en de breedte van het basisvlak van de afschuining moet 0 zijn.8 - 2.4 mm (0.031 - 0. 093 inch).

API 5L X65 Chemische samenstelling

De chemische samenstelling van PSL1- en PSL2-stalen buizen t > 25,0 mm (0.984 in) moet in overleg worden bepaald.

Chemische samenstelling voor PSL 1-buis met t Kleiner dan of gelijk aan 25,0 mm (0,984 in.)

Chemische samenstelling voor PSL 2-buis met t Kleiner dan of gelijk aan 25,0 mm (0,984 in.)

Voor PSL2 stalen buisproducten geanalyseerd met akoolstofgehalte van minder dan of gelijk aan 0,12%, het koolstofequivalent CE_pcmkan worden berekend met de volgende formule:

Na Christus_Pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Voor PSL2 stalen buisproducten geanalyseerd met akoolstofgehalte > 0.12%, het koolstofequivalent CE_llwkan worden berekend met behulp van de onderstaande formule:

Na Christus_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni +Cu)/15

API 5L X65 Mechanische eigenschappen

Trekeigenschappen

Met trekproeven kunnen de belangrijkste eigenschappen van X65-materialen worden bepaald, waaronder:vloeigrens, treksterkte, Enverlenging.

PSL1 X65 Trekeigenschappen

PSL2 X65 Trekeigenschappen

Opmerking: De vereisten worden gedetailleerd beschreven in API 5L X52, die indien nodig kan worden bekeken.

Andere mechanische experimenten

Het volgende testprogramma is van toepassingSAW-buistypen. Voor andere leidingtypen, zie Tabellen 17 en 18 van API 5L.

Lasgeleider buigtest;

Koudgevormde hardheidstest van gelaste buizen;

Macro-inspectie van de lasnaad;

en alleen voor PSL2 stalen buis: CVN-slagtest en DWT-test.

Hydrostatische test

Testtijd

Alle maten naadloze en gelaste stalen buizen met D kleiner dan of gelijk aan 457 mm (18 inch):testtijd Groter dan of gelijk aan 5s;

Gelaste stalen buis D > 457 mm (18 inch):testtijd Groter dan of gelijk aan 10s.

Experimentele frequentie

Elke stalen buis.

Testdrukken

De hydrostatische testdruk P van astalen buis met gladde uiteindenkan worden berekend met behulp van de formule.

P=2St/D

Sis de hoepelspanning. de waarde is gelijk aan de opgegeven minimale vloeigrens van de stalen buis xa percentage, in MPa (psi);

tis de opgegeven wanddikte, uitgedrukt in millimeters (inch);

Dis de gespecificeerde buitendiameter, uitgedrukt in millimeters (inch).

Niet-destructieve inspectie

Voor SAW-buizen, twee methoden,UT(ultrasoon testen) ofRT(radiografisch onderzoek) worden meestal gebruikt.

EN(elektromagnetische tests) zijn niet van toepassing op SAW-buizen.

Lasnaden op gelaste buizen van klasse groter dan of gelijk aan L210/A en diameters groter dan of gelijk aan 60,3 mm (2,375 inch) moeten niet-destructief worden geïnspecteerd voor de volledige dikte en lengte (100%), zoals gespecificeerd.

UT niet-destructief onderzoek

RT niet-destructief onderzoek
