EN10025 S355J0 LSAW-buis



S355J0 is een laaggelegeerd staal met hoge sterkte volgens de Europese standaard, waarvan de specificaties zijn gedefinieerd in EN10025. De aanduiding "S355J0" wordt als volgt geïnterpreteerd: "S" staat voor constructiestaal, "355" geeft een vloeigrens van 355 MPa aan en "J0" betekent dat de impactenergietest wordt uitgevoerd bij 0 graden.

De leveringsvoorwaarden voor S355J0-staal kunnen onder meer warmwalsen, gecontroleerd walsen, normaliseren of normaliserend walsen omvatten.

EN10025 S355J0 Specificaties gelaste buizen

Standaard nr	EN 10025
Buitendiameter in MM	21,3 tot 457,2
Wanddikte in MM	1,8 tot 14,27
Leidingmarkering	Alle buizen zijn als volgt gemarkeerd: naam van de leverancier of fabrikant, standaard, kwaliteit, buitendiameter, dikte, lengte, warmtenummer
Lengte in mm	6000 tot 12 000/18 000
Schema	Schema XS, Schema 160, Schema 40, Schema XXS, Schema 80

S355J0 Gelaste stalen buizen, chemische samenstelling en mechanische eigenschappen

Koolstof	Silicium	Mangaan	Fosfor	Zwavel	Molybdeen	Nikkel	Chroom	Koper	Anderen
Maximaal 0,20	Maximaal 0,55	Maximaal 1,60	0.035	0.035	-	-	-	-	-



Treksterkte			Verlenging
megapascal Minimum	megapascal Minimum	ksi Minimaal	Percentage
490	630	–	–

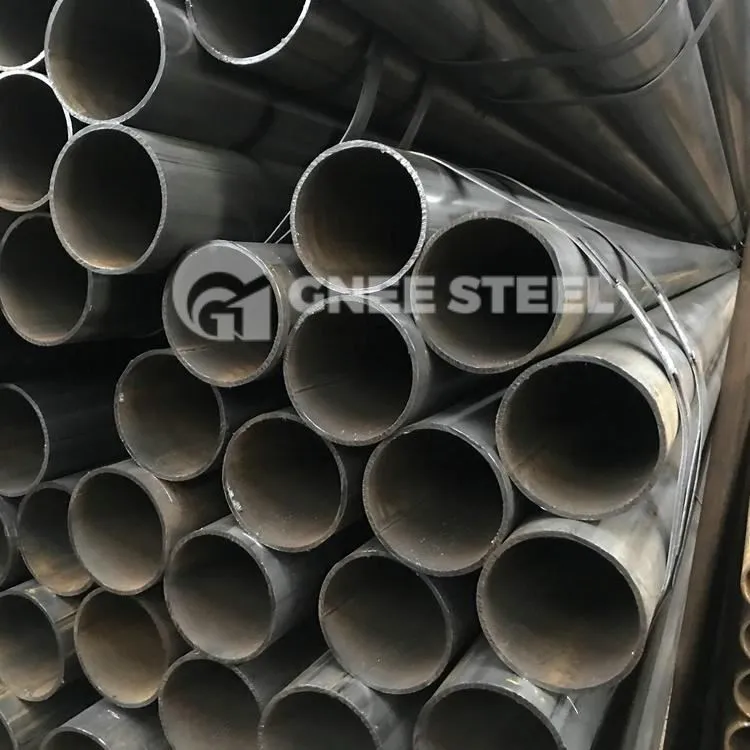

S355J0 Gelaste buizen













































Kwaliteitsinspectie van S355J0 longitudinaal gelaste buis

Analyse van de chemische samenstelling:

Methoden:
Chemische analyse
Instrumentele analyse (infrarood CS-analysator, spectrometer met directe aflezing, NO-analysator)

Apparatuur:
1. Infrarood CS-analysator:
Gebruikt voor het analyseren van C- en S-elementen in ferrolegeringen, grondstoffen voor de staalproductie en staal.
2. Spectrometer met directe aflezing:
Gebruikt voor het analyseren van elementen zoals C, Si, Mn, P, S, Cr, Mo, Ni, Cu, Al, W, V, Ti, B, Nb, As, Sn, Sb, Pb, Bi in vaste monsters.
3. GEEN analysator:
Gebruikt voor het analyseren van het gasgehalte (N en O) in materialen.

Geometrische afmetingen en uiterlijkinspectie:

1. Inspectie van de wanddikte:
Gereedschap: micrometer, ultrasone diktemeter
Werkwijze: Meten en registreren op maar liefst 8 punten aan beide uiteinden.

2. Inspectie van buitendiameter en ovaliteit:
Gereedschap: meter, schuifmaat, ringmeter
Methode: Meet maximale en minimale punten.

3. Lengte-inspectie:
Gereedschap: stalen meetlint
Methode: Handmatige of automatische lengtemeting.

4. Buiggraadinspectie:
Gereedschap: richtliniaal, waterpas (1 m), voelermaat, fijne lijn
Methode: Meten per meter buiggraad en totale lengte buiggraad.

5. Afschuiningshoek van eindvlak en inspectie van stompe randen:
Gereedschappen: hoekliniaal, sjabloon

Inspectie oppervlaktekwaliteit: 100%

1. Visuele inspectie:
Voorwaarden: Voldoende verlichting, standaardprocedures, ervaren inspecteurs
Methode: Handmatige inspectie met buisrotatie.

2. Niet-destructief onderzoek (NDT):

A. Ultrasoon testen (UT):
Gevoelig voor oppervlakte- en interne scheuren in materialen met een uniforme samenstelling.
Standaard: GB/T 5777-1996
Graad: C5

B. Wervelstroomtesten (ET): (elektromagnetische inductie)
Gevoelig voor puntvormige (gatvormige) defecten.
Standaard: GB/T 7735-2004
Graad B

C. Testen van magnetische deeltjes (MT) en testen van magnetische fluxlekkage:
Geschikt voor het detecteren van oppervlakte- en bijna-oppervlaktedefecten in ferromagnetische materialen.
Standaard: GB/T 12606-1999
Graad: C4

D. Elektromagnetisch ultrasoon testen:
Vereist geen koppelingsmedium, toepasbaar voor hoge temperaturen, hoge snelheden en ruwe stalen buisoppervlakken.

e. Penetrant testen:
Maakt gebruik van fluorescentie- en kleurtechnieken om oppervlaktedefecten op stalen buizen te detecteren.
