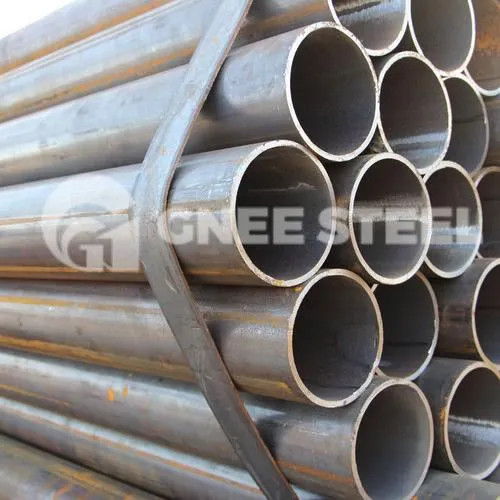

En 10219-2 lsaw stalen pijp
En 10219-2 lsaw stalen pijpbeschrijving
En 10219-2 rechte naad gelaste pijp is een koud gebogen gelaste structurele holle pijp .
Dit document specificeert toleranties voor koude gevormde gelaste cirkelvormige, vierkant, rechthoekig en elliptisch
Structurele holle secties, vervaardigd in wanddiktes tot 40 mm, in de volgende maatbereiken:
- circulaire: buitendiameters tot 2 500 mm;
- Vierkant: buitenafmetingen tot 500 mm x 500 mm;
- Rechthoekig: buitenafmetingen tot 500 mm x 300 mm;
- elliptical: externe afmetingen tot 480 mm x 240 mm .
De formules voor het berekenen van sectionele eigenschappen van secties die zijn vervaardigd naar het dimensionale
Toleranties van deze standaard, die moeten worden gebruikt voor het doel van structureel ontwerp, worden gegeven in bijlage A .
Dimensies en sectionele eigenschappen voor een beperkt bereik van meer gebruikelijke maten worden gegeven in bijlage B .
Opmerking: de aanwijzing van de belangrijkste as van de secties (J. JY) en Minor Axis (ZZ) is aangelijnd met de Axis -aanduiding
gebruikt voor structureel ontwerp in de structurele Eurocodes .
En 10219-2 lsaw stalen pijpspecificatie
- Size: od: 406-1422.40 mm wt: 1.65-40 mm, lengte: 6mtr -20 mtr
- Standaard & cijfer: EN10219 Grade S235JRH, S275JOH, S275J2H, S355JOH, S355J2H, S355K2H
- Einden: vierkante uiteinden/gewone uiteinden (recht gesneden, zagen gesneden, fakkel gesneden), afgeschuind/schroefdraaduiteinden
- Coating: 3PE -coating; 3pp coating; FBE -coating; epoxycoating; Special Painting
chemische samenstelling
|
Staalkwaliteit |
Type de-oxidatie a |
% op massa, maximaal |
||||||
|
Stalen naam |
Stalen nummer |
C |
Si |
Mn |
P |
S |
N b |
|
|
S235Jrh |
1.0039 |
FF |
0,17 |
- |
1,40 |
0,040 |
0,040 |
0.009 |
|
S275J0H |
1.0149 |
FF |
0,20 |
- |
1,50 |
0,035 |
0,035 |
0,009 |
|
S275J2H |
1.0138 |
FF |
0,20 |
- |
1,50 |
0,030 |
0,030 |
- |
|
S355J0H |
1.0547 |
FF |
0,22 |
0,55 |
1,60 |
0,035 |
0,035 |
0,009 |
|
S355J2H |
1.0576 |
FF |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
S355K2H |
1.0512 |
FF |
0,22 |
0,55 |
1,60 |
0,030 |
0,030 |
- |
|
a . De deoxidatiemethode is als volgt aangeduid: Ff: volledig gedood staal bevattende stikstofbindingselementen in hoeveelheden die voldoende zijn om beschikbare stikstof te binden (e {{0}} g . min . 0, 020 % Totaal al of 0,015 % oplosbaar al). B {{0}} De maximale waarde voor stikstof is niet van toepassing als de chemische samenstelling een minimaal totale AL-inhoud van 0,020 % toont met een minimale AL/N-ratio van 2: 1, of als voldoende andere n-bindende elementen aanwezig zijn . De n-binding elementen zijn geregistreerd in de N-binding. |
||||||||
Mechanische eigenschappen
|
Staalkwaliteit |
Minimale opbrengststerkte Reh MPA |
Treksterkte RM MPA |
Minimale verlenging en d % |
Minimale impact energie kv e j |
|||||
|
Staal naam |
Stalen nummer |
||||||||
|
Gespecificeerde dikte mm |
Gespecificeerde dikte mm |
Gespecificeerde dikte mm |
bij testtemperatuur van |
||||||
|
£ 16 |
> 16 £ 40 |
< 3 |
³ 3 £ 40 |
£ 40 |
-20 diploma |
0 diploma |
20 graden |
||
|
S235Jrh a |
1.0039 |
235 |
225 |
360-510 |
360-510 |
24 b |
- |
- |
27 |
|
S275J0H a |
1.0149 |
275 |
265 |
430-580 |
410-560 |
20 c |
- |
27 |
- |
|
S275J2H |
1.0138 |
27 |
- |
- |
|||||
|
S355J0H a |
1.0547 |
355 |
345 |
510-680 |
470-630 |
20 c |
- |
27 |
- |
|
S355J2H |
1.0576 |
27 |
- |
- |
|||||
|
S355K2H |
1.0512 |
40 f |
- |
- |
|||||
|
a . De impacteigenschappen worden alleen geverifieerd wanneer optie 1 . 3 is opgegeven. b . voor dikten> 3 mm en sectiegroottes d/t <15 (rond) en (b+h)/2t <12,5 (vierkant en rechthoekig) De minimale verlenging wordt verminderd door 2. voor dikten £ 3 mm De minimumwaarde is 17 %{10}}}}}}}}}}} c . voor sectiegroottes D/t<15 (circular) and (B+H)/2T<12,5 (square and rectangular) the minimum elongation is reduced by 2. d . voor dikten <3 mm zie 9.2.2. e . Voor impacteigenschappen voor gereduceerde sectieteststukken zie 6.7.2. f . Deze waarde komt overeen met 27J op –30 graden (zie en 1993-1-1) . |
|||||||||
En 10219-2 lsaw pipe in voorraad
Toepassingen
- Architecturale staalstructuren: hoogbouwspanningen, rastersteunen (voornamelijk vierkante/rechthoekige buizen) .
- Constructiemachines: kraanboomtjes, liftrails (eisen van hoge opbrengststerkte) .
- Brughulpstructuren: vangrailbases, tijdelijke ondersteuningsframes (weerbestendige materialen zoals S355J 0 H .
