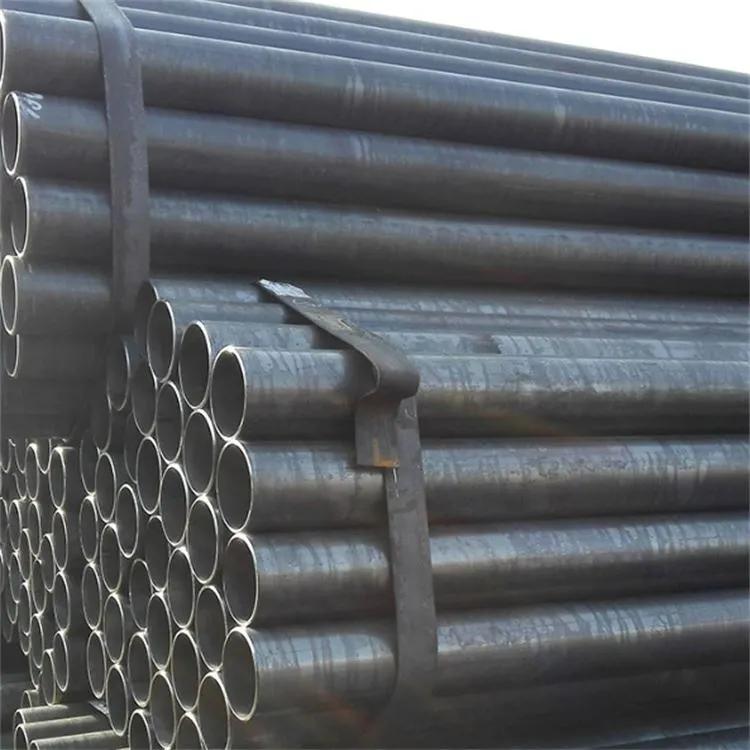

S275JR gelaste buis met rechte naad

S275JR gelaste buis met rechte naad is een Europees structureel hol profiel gemaakt van EN 10025-2 S275JR staal en gecertificeerd als EN 10219 / EN 10210 S275JRH. De bepalende limieten zijn een minimumopbrengst van 275 MPa en een impactclassificatie van +20 graden, 27 J - dit laatste is wat materiaal van JR-kwaliteit in structuren op omgevingstemperatuur houdt en kopers naar J0 of J2 verwijst wanneer de bedrijfstemperatuur daalt. Specificeer de kwaliteit op basis van de gebruikstemperatuur, bemeten de sectie in millimeters (geen ASME-schema's) en bevestig de standaardeditie op de bestelling.
Aanvraag sturen
Praat nu
product Introductie

S275JR gelaste buis met rechte naadis een Europees structureel buisprofiel gemaakt van EN 10025-2 S275JR staal (materiaalnr.. 1.0044) en geleverd alsEN 10219 S275JRH(koudgevormd) ofEN 10210 S275JRH(heet afgewerkt). Het levert een minimale opbrengst van 275 MPa en een Charpy-impact van 27 J bij +20 graden, waardoor het de kosteneffectieve standaard is voor structurele frames, kolommen en algemene engineering bij omgevingstemperatuur.

Het beslissende specificatiepunt is de soortnaam:S275JRis het staal waarvan de spoel of plaat is gemaakt, terwijlS275JRHis de kwaliteit van de holle doorsnede waarvoor de afgewerkte buis is gecertificeerd - de H staat voor holle doorsnede. Een rechte (longitudinale) naad bedekt zowel ERW/HFW- als LSAW-routes; het is wat dit product onderscheidt van spiraalgelaste (SSAW) buizen.

Wij leveren S275JRH-buizen in ronde, vierkante en rechthoekige vormen, met vlak of afgeschuind uiteinde, waarbij verzinking en inspectie door derden mogelijk is. Stuur uw buitendiameter × muur, lengte en standaard om een ​​offerte te ontvangen.



Technische specificaties

S275JRH gelaste buis met rechte naad - productiebereik (GNEE)
Parameter Vermogen
Basisstaal / kwaliteit EN 10025-2 S275JR (1.0044); buiskwaliteit EN 10219 / EN 10210 S275JRH (1.0134)
Koudgevormde serie (ERW/HFW, EN 10219) CHS buitendiameter 21,3–610 mm (½–24 inch); SHS 20×20–400×400 mm; RHS 40×20–500×300 mm; GEWICHT 1,5–20 mm
Plaatvormig assortiment (LSAW, EN 10210 / projectspecificatie) Grotere diameters, gewoonlijk 323,9–1626 mm buitendiameter voor constructief gebruik en heiwerk
Lengte 6 m en 12 m standaard; vaste of meerdere lengtes per project
Tolerantie wanddikte ±10% (EN 10219); OD tolerantie ±1%
Buisuiteinden Glad uiteinde (PE), afgeschuind uiteinde (BE), of op aanvraag met schroefdraad/groef
Oppervlakte / coating Zwart (walsgewalst), thermisch verzinkt (HDG), voorgegalvaniseerd of anti-corrosie coating (3PE / epoxy) optioneel
Rechtheid Minder dan of gelijk aan 0,2% van de lengte
Certificering NL 10204 3.1 molencertificaat; Inspectie door derden (SGS, BV, TÜV) beschikbaar



Chemische samenstelling

DeS275JR chemische samenstellinghieronder vindt u de EN 10025-2 analyselimiet voor pollepels (maximum% tenzij anders aangegeven). Elk element beheerst een specifiek risico: koolstof en CEV bepalen de lasbaarheid en de behoefte aan voorverwarmen, terwijl fosfor en zwavel een beperking hebben voor taaiheid en zuiverheid.

EN 10025-2 S275JR chemische eisen (lepelanalyse, % max)
Element S275JR (kleiner dan of gelijk aan 40 mm) Opmerking
Koolstof (C) Kleiner dan of gelijk aan 0,21 0,22% boven 40 mm
Silicium (Si) Kleiner dan of gelijk aan 0,55 relevant voor verzinken
Mangaan (Mn) Minder dan of gelijk aan 1,50 kracht bijdrager
Fosfor (P) Kleiner dan of gelijk aan 0,035 taaiheid / netheid
Zwavel (S) Kleiner dan of gelijk aan 0,035 taaiheid / netheid
Stikstof (N) Kleiner dan of gelijk aan 0,012 fijnkorrelige controle
Koper (Cu) Kleiner dan of gelijk aan 0,55 atmosferische blootstelling
CEV Kleiner dan of gelijk aan 0,40 Kleiner dan of gelijk aan 30 mm; 0,42 bij 40–150 mm



Mechanische eigenschappen

DeS275JR mechanische eigenschappenHieronder vindt u de longitudinale minimumwaarden uit EN 10025-2. De gegarandeerdeS275JR vloeigrensneemt af naarmate de muur dikker wordt - een veel voorkomende valkuil is het toepassen van de waarde van 275 MPa voor dunne muren op een dik gedeelte en het overschatten van de capaciteit. Bevestig de waarde voor uw werkelijke dikte uit het certificaat.

EN 10025-2 S275JR mechanische vereisten (longitudinaal, minimaal)
Eigendom Dikte Minder dan of gelijk aan 16 mm 16–40 mm 40–63 mm 63–100 mm 100–150 mm
Vloeisterkte ReH (MPa) 275 265 255 245 235
Treksterkte Rm (MPa) 410–560 400–540
Verlenging A (%) 23 22 21 19 18
Impact (Charpy V, 27 J) +20 graad (JR)
Testnormen EN 10025-2:2019

Opmerking: bovenstaande rekwaarden gelden voor longitudinale proefstukken van platen en secties; het buisproduct EN 10219 specificeert zijn eigen rekminima (doorgaans groter dan of gelijk aan 20–22%, afhankelijk van de dikte). Lees altijd de waarde af van de buizennorm die van toepassing is op de levering.



S275JR versus S275J0 versus S275J2

Impacttemperatuurladder binnen de S275-familie (EN 10025-2)
Cijfer Impact temperatuur Min. Charpy (J) Deoxidatie Typisch gebruik
S275JR +20 graad 27 kan omrand / halfgedood zijn omringende, statische structuren
S275J0 0 graad 27 gedood, Al Groter dan of gelijk aan 0,020% gematigd / bijna vriespunt
S275J2 −20 graden 27 gedood, Al Groter dan of gelijk aan 0,020% koud klimaat, dynamische belasting

Alle drie delen ze dezelfde kracht en chemie; het achtervoegsel verandert alleen de gegarandeerde impacttemperatuur en de deoxidatiepraktijk. JR is het laagste zekerheidsniveau, niet het hoogste.



Rechte naadlas: ERW versus LSAW

Twee longitudinale lasroutes voor S275JRH
Route Geschiktheid van de maat Proces
ERW/HFW Buitendiameter tot ~610 mm (24 inch), met spoelvoeding hoogfrequent weerstandslassen van gewalste spoel
LSAW grotere diameters, plaatvormig JCOE / UOE kantpersvormen van plaat, ondergedompelde booglassen

Voor kleinere diameters wordt het product doorgaans besteld alsS275JR ERW-buis, terwijl grotere diameters worden geleverd als plaatvormige LSAW. Beide zijn lassen met rechte naden (longitudinale) en beide produceren S275JRH die voldoet aan EN 10219 of EN 10210. De keuze tussenEN 10219 versus EN 10210hangt ervan af of de sectie koudgevormd of warm afgewerkt is. De route wordt gekozen op diameter en wanddikte; het verandert niets aan de staalsoort of de mechanische waarden.



Kwaliteitscontrole en testen

Chemische verificatie.Pollepelanalyse bevestigt C, Mn, P, S, N en CEV tegen de limieten van EN 10025-2; het molencertificaat (EN 10204 3.1) traceert de hitte.

Mechanische testen.Treksterkte (vloei- en treksterkte) en Charpy-impact bij +20 graad worden geverifieerd volgens de standaard voor basisstaal; buisverlenging volgens EN 10219 / EN 10210.

Lasinspectie.Ultrasoon of wervelstroomonderzoek van de langslas, plus maatcontroles op buitendiameter, wand en rechtheid.

Inspectie door derden.SGS, BV of TÜV getuige en vrijlating zijn op aanvraag beschikbaar; dit is een door de koper opgegeven optie, geen standaardcertificaatregel.

hollow section test
structural tube test
carbon steel tube test



Stuur uw buitendiameter of sectiegrootte × wanddikte, lengte, kwaliteit (JR/J0/J2), standaard (EN 10219 of EN 10210) en afwerking - ons technisch team zal de specificatie bevestigen en een offerte terugsturen met levertijd.Neem vandaag nog contact op met GNEE.



Waarom Bron S275JRH van GNEE

Volledig sectiebereik.Rond (ERW tot 610 mm buitendiameter), vierkant en rechthoekig S275JRH, plus plaatvormige LSAW voor grotere constructie- en paaldiameters.

Gedocumenteerde conformiteit.NL 10204 3.1 fabriekscertificaten met warmtetraceerbaarheid en CEV-rapportage op aanvraag voor kwalificatie van lasprocedures.

Eindig flexibiliteit.Zwart, thermisch verzinkt, voorgegalvaniseerd of gecoat - geleverd volgens de corrosiestrategie van het project.

Ondersteuning van inspecties.SGS, BV of TÜV derde getuige en vrijlating geregeld per bestelling.



Veelgestelde vragen

Wat betekent JR in S275JR?

JR geeft een Charpy V-notch-impactenergievereiste aan van 27 J bij +20 graad (kamertemperatuur). In de EN 10025-2-familie wordt J0 getest bij 0 graden en J2 bij −20 graden, elk ook bij 27 J. JR is de basistaaiheidsgraad bij omgevingstemperatuur; er is geen garantie voor impact onder nul.



Is de S275JR geschikt voor gebruik bij lage temperaturen?

Nee. De S275JR garandeert slechts 27 J bij +20 graden en heeft geen impactvereiste onder nul. Voor service rond 0 graden specificeert u S275J0, en voor −20 graden specificeert u S275J2. Gebruik geen materiaal van JR-kwaliteit waarbij de ontwerptemperatuur tot onder het vriespunt kan dalen.



Wat is het verschil tussen de S275JR en de S275JRH?

S275JR is de structurele basisstaalsoort onder EN 10025-2 (materiaalnr.. 1.0044). S275JRH is de kwaliteit voor holle profielen volgens EN 10219-1 of EN 10210-1 (materiaalnr.. 1.0134); de H betekent holle doorsnede. Een buis geproduceerd uit een S275JR-spiraal of -plaat wordt in de buizenstandaard S275JRH genoemd, niet S275JR.



Wat is de vloeigrens van S275JR?

De minimale vloeigrens bedraagt ​​275 MPa voor diktes tot 16 mm. Het neemt af met de dikte: 265 MPa bij 16–40 mm, 255 MPa bij 40–63 mm, 245 MPa bij 63–80 mm, 235 MPa bij 80–100 mm en 225 MPa bij 100–150 mm.



Wat is het verschil tussen ERW en LSAW voor S275JR-buizen?

Beide zijn lassen met een rechte naad (longitudinale) en beide onderscheiden de buis van spiraallassen (SSAW). ERW/HFW is gemaakt van spiraal en is zuinig tot een buitendiameter van ongeveer 610 mm (24 inch). LSAW is plaatvormig (JCOE of UOE) en bestrijkt grotere diameters. De keuze wordt bepaald op basis van diameter en wanddikte, niet op basis van een andere staalsoort.



Kan de S275JR gelaste buis thermisch verzinkt worden?

Ja. Thermisch verzinken is een gebruikelijke afwerking voor S275JRH structurele holle profielen. De basischemie – koolstof tot 0,21% en silicium tot 0,55% – is compatibel met de normale verzinkingspraktijk. Bevestig de siliciumcontrole als een dikke, glanzende coating is gespecificeerd.



Wat zijn de gelijkwaardige kwaliteiten van S275JR?

Geschatte equivalenten zijn onder meer ASTM A36 (opbrengst ongeveer 250 MPa, ongeveer 9% lager, dus geen veilig neerwaarts alternatief), DIN 17100 St 44-2, NFA 35-501 E 28-2, BS 4360 43B en ISO 630-2 S275B/S275C. Werkelijke gelijkwaardigheid moet worden bevestigd ten opzichte van de toepasselijke projectnorm.



Is de S275JR een druk- of ketelbuis?

Nee. De S275JR / S275JRH is een constructief hol profiel en geen drukbuis. Specificeer dit niet voor vloeistoftransmissie, ketel- of lijnleidingservice; deze vereisen respectievelijk EN 10217, EN 10216 of API 5L. S275JRH is bedoeld voor gelaste, geschroefde en geklonken constructies.
