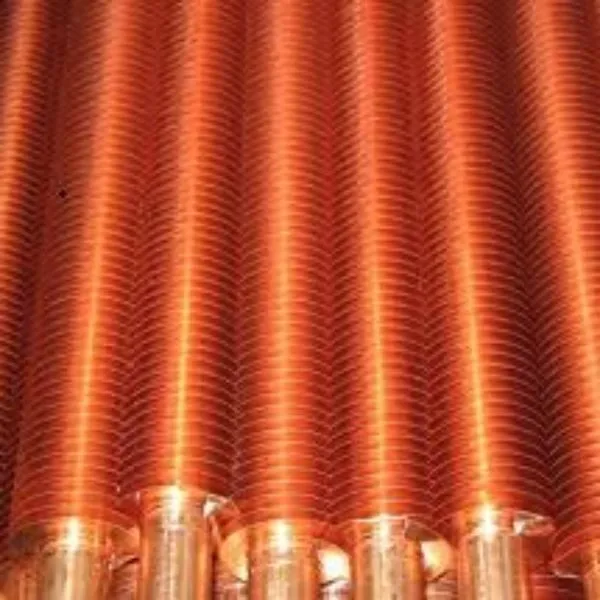

L-vormige ribbenbuis, L-voet spanningsgewonden ribbenbuizen

Wat is een L-voet vinbuis?

L-voet vinbuis, ook wel Wrap-On Finned Tube of L-type spanningsgewonden vinbuis genoemd, die werd gebruikt in toepassingen waarbij temperaturen lager dan 300 graden waren. Met andere woorden: L-vinbuizen worden voornamelijk gebruikt bij toepassingen bij lage temperaturen, waarbij een zekere mate van buiswandbescherming nodig is. L-Voet spanningsgewonden vinbuizen bestaan ​​uit twee delen: een aluminium vin en een basisbuis. De dunne aluminium vinstrips zijn strak spiraalvormig rond de omtrek van de basisbuis gewikkeld. Aan één kant van de vinstrook wordt eerst een voet gevormd (de naam L-voet). De strip wordt vervolgens strak om de buis gewikkeld, waarbij de voet op het buitenoppervlak van de buis rust. Deze korte horizontale delen van elke L zijn volledig in contact met het oppervlak van de basisbuis en bedekken dit volledig. Terwijl de spanning in de vinstrip, terwijl deze om de buizen wordt gewikkeld, dient om de vinvoet krachtig op de buis te plaatsen en vervolgens om de vin stevig op zijn plaats te houden. L-vormige ribbenbuizen bieden maximale warmteoverdracht bij lagere temperaturen. Het unieke L-vormige ontwerp houdt de vinnen stevig vast om hittecycli en luchttrillingen met hoge snelheid te weerstaan. Deze vinnen bieden een zekere mate van atmosferische bescherming van de buiswand tegen corrosie. Het brede contactoppervlak tussen de buis en de klaring verbetert de warmteoverdracht. Dit vinontwerp is zeer efficiënt en kosteneffectief.

De uiteinden van de vinnen moeten worden geniet om te voorkomen dat de aluminium vin uitrafelt of het contact tussen de vinvoet en de basisbuis verliest. Dit contact is van cruciaal belang voor de werking van de luchtkoelers, omdat de warmte van de buiswand via de vin wordt overgedragen naar de omringende hete lucht.

L-voet ribbenbuis typische maat:

L-voet ribbenbuis Voordelen:

1. Geschikt voor gebruik bij lage temperaturen

2. L-voet ribbenbuis is de meest kosteneffectieve manier vergeleken met de andere.

3. De defecte vinnen kunnen tijdens de productie gemakkelijk worden verwijderd en kale buizen kunnen opnieuw worden gebruikt voor het klaren.

4. Het is niet nodig om een ​​spiraalvormige groef over de kernbuis te maken.

5. L-voet lamellenbuis Het is mogelijk om de vinnen op een superdunwandige buis te plaatsen, wat vooral wenselijk is bij gebruik van dure legeringen als kernbuizen.

6. De lamellenbuis met L-voet is bestand tegen een temperatuur tot 130 graden zonder het risico van atmosferische corrosie of thermische spanning.

Zwakte van de lamellenbuis in de L-voet:

1. De vinnen zijn niet zo sterk dat ze mechanische schade kunnen weerstaan ​​als er externe krachten op het vinnengebied worden uitgeoefend

2. De behandeling moet zorgvuldig gebeuren om schade te voorkomen.

3. De lamellenbuis met L-voet kan beschadigd raken bij gebruik van stoom of water onder hoge druk voor het reinigen

4. Omdat de vinnen spiraalvormig zijn omwikkeld, wordt het niet-gevinnen gebied niet bedekt dat kan worden blootgesteld aan corrosieve media en dat galvanische corrosie aan de basis van de vinnen kan ontstaan

5. Kale buizen moeten zeer recht zijn met een gladde zijkant om goede ribbenbuizen te maken

6. De vinnen moeten aan beide uiteinden worden vastgezet om uitpakken te voorkomen

Toepassing van lamellenbuis met L-voet:

1. Olie- en gasraffinaderijen

2. Petroleum-, chemische en petrochemische industrie

3. Aardgasbehandeling

4. Staalindustrie

5. Energiecentrales

6. Airconditioning

7. Compressorkoelers

Om u snel een aanbieding te kunnen doen, ontvangen wij graag een gedetailleerde aanvraag, waaronder:

• Materiaal basisbuis

• Afmeting basisbuis (OD x WT x lengte)

• Vinnenmateriaal

• Vinnentype

• Vindiameter of hoogte

• Vindikte

• Vinnen per inch, meter of vinnensteek

• Lengte van effen uiteinden zonder vinnen

• Hoeveelheid ribbenbuis

(Aanvullende fabricage, zoals het buigen of lassen van de buizen in een buisplaat of montage)
