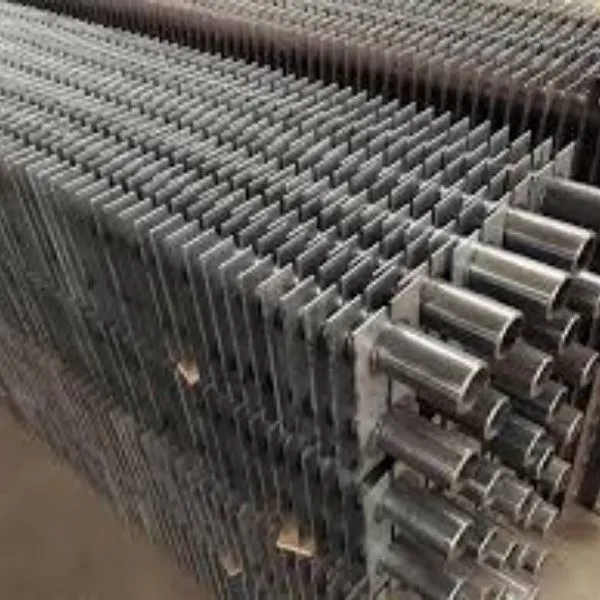

Parallelle ribbenbuizen|Rechthoekige ribbenbuizen

Producten Beschrijving

Wat zijn parallelle ribbenbuizen?

Parallelle ribbenbuizen zijn gemaakt van gelaste vierkante vinnen. Het wordt ook wel H-type ribbenbuizen genoemd. Parallelle ribbenbuizen kunnen dubbele buizen of enkele buizen zijn. Parallelle lamellenbuizen worden vervaardigd door weerstandslassen van de vinnen op buizen.

Toepassingen met parallelle ribbenbuizen:

Parallelle ribbenbuizen zijn grotendeels geïntegreerd voor typische toepassingen met ketels voor het terugwinnen van restwarmte en economizers die draaien op kolen, zware stookolie, industrieel afval of de verbranding van huishoudelijk afval.

Parallelle ribbenbuizen maken het gebruik in alle conventionele reinigingssystemen mogelijk: stralen, lucht- of stoomblazen, wassen...

Het 'Double H'-ontwerp om dubbele buizen tegelijkertijd met de stalen vinnen te lassen. Deze configuratie kan het aantal benodigde steunen verminderen vanwege de inherente stijfheid ervan.

Parallelle ribbenbuizenvoordeel,

Door de uitlijning van de vinnen in de bundel kunnen zelfreinigende parallelle kanalen worden gecreëerd, met lage drukval.

Parallelle lamellenbuizen Focus

Lamellenafstand van 10 tot 30 mm.

Buislengte tot 15 meter.

Finonderbrekingen kunnen op aanvraag plaatsvinden.

Materiaal parallelle ribbenbuizen:

Basismateriaal voor buis en lamellen: koolstofstaal A179, A192, gelegeerd staal volgens A213 A335, roestvrij staal A312, compatibel met gietijzeren lamellenbuizen voor hybride units. Speciale vinafmetingen op aanvraag.

Volgens de eisen van de binnenlandse markt heeft ons bedrijf, na jarenlange ervaring en leren van geavanceerde landen, de lasapparatuur van het H-type lamellenbuis / parallelle lamellenbuizen geüpgraded, die een hoge mate van automatisering kent. De lastechnologie en productkwaliteit zijn gecertificeerd door de International Classification Society en andere gezaghebbende certificeringsinstanties.

1. H-type ribbenbuis / parallelle ribbenbuizen Lassterkte en stabiliteit

1.1 Trekkrachttest: groter dan 200 MPa of gedeeltelijke scheur van stalen buis

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stabiliteit van de lassterkte: het eerste stuk van elke ploeg moet worden gelast om te voldoen aan de vereisten van 2.1 of 2.2

1.4 Lasbuigweerstandstest: de vinnen zijn 20 graden naar links en rechts gebogen, tweemaal naar links en rechts gebogen en de las is vrij van scheuren

1.5 Hamertest: sla op het bovenste deel van de vin evenwijdig aan de stalen buis totdat de vin eraf valt en de vin zelf niet zal breken

1.6 Als de test mislukt, moet de uitgloeifunctie worden ingeschakeld

2. H-type ribbenbuis/parallelle ribbenbuizen door hitte beïnvloede zone

Meting met microscoop en microhardheidsmeter

De diepte van de door hitte beïnvloede zone van stalen buizen is minder dan 0,5 mm

3. H-type ribbenbuis / parallelle ribbenbuizen maatnauwkeurigheid

3.1 Totale lengte van vleugelsegment - 1mm~+1mm segmentale bewegingsnauwkeurigheid - 0.5mm~+0.5mm

3.2 Afstand - 0.2mm~+0.2mm

3.3 Verticaliteit van vinnen en stalen buizen - 1 graad ~+1 graad

3.4 De vlakheid van stompgelaste vinnen in dezelfde groep is - 0.2mm~+0.2mm, behalve het hoogteverschil veroorzaakt door de diktetolerantie van vinnen

3.5 Hoogteverschil van stompgelaste vinnen in dezelfde groep - 0.2mm~+0.2mm

3.6 Tolerantie van de hartafstand van dubbele buizen - 0.5mm~+0.5mm

3.7 Onder de omstandigheden van hetzelfde stalen buismateriaal, dezelfde plaatafstand en hetzelfde plaatnummer, is de lengteverandering van verschillende ribbenbuizen na het lassen consistent

4. H-type lamellenbuis / parallelle lamellenbuizen lassnelheid

Buitendiameter basisbuis 25 ~ 51, vindikte 2 mm, elk paar lastijd minder dan 3 seconden (exclusief invoer- en lostijd en uitgloeitijd)
