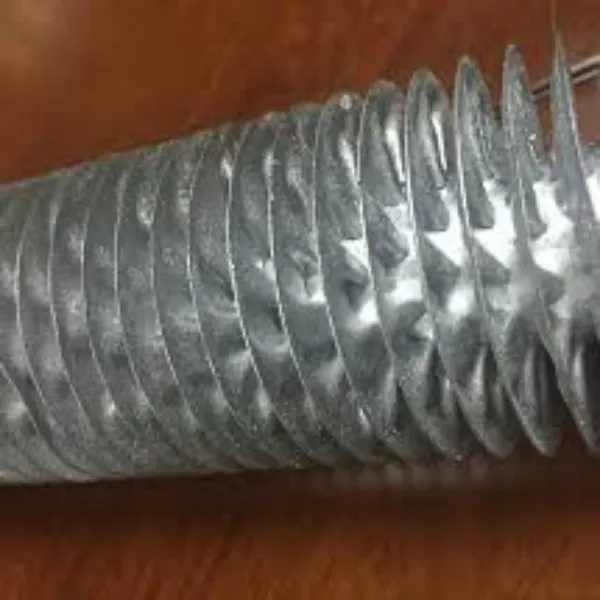

Spiraalgewonden vinnenbuis|Gegalvaniseerde vinnenbuis

Producten Beschrijving

Spiraalgewonden buis met vinnen| Gegalvaniseerde ribbenbuis|Thermisch verzinkte koudgewonden buis in kas

Wat is spiraalgewonden vinnenbuis of gekrompen vinnenbuis?

Spiral Wound Finned Tube of Crimped Fin Tube zijn spiraalvormig gewikkelde vinnen op de basisbuis, zonder lassen, maar aan het uiteinde gepuntlast.

Materiaal van spiraalgewonden vinbuis of gekrompen vinbuis: De vinstrip kan bestaan ​​uit koper, koolstofstaal, roestvrij staal, non-ferrobuizen en vinnen, aan de basis gesoldeerd of volledig gelast.

Spiraalvormig gekrompen roestvrijstalen lamellenbuis

Spiraalvormige spanningsgewonden vinnenbuizen voor luchtkoeler

Omdat het roestvrij staal een hoge corrosieweerstand heeft, kan de roestvrijstalen gekrompen vinbuis op grote schaal worden gebruikt wanneer de omstandigheid een bepaalde mate van corrosie of reinheid heeft, zoals de klimaatindustrie, verwarming, drogen en afkoelen. Meestal toegepast in lamellenbuiswarmtewisselaars. Maximale werktemperatuur is 180 graden.

Spiraalgewonden Finned Tube of Crimped Fin Tube bieden een hogere turbulentie aan de luchtzijde en warmteoverdracht vanwege het krimpen van de vinnen in vergelijking met de L Type Fin Tube.

Materiaal Standaard van gekrompen vinbuis: Zowel de basisbuis als de vin kunnen van koolstofstaal en roestvrij staal zijn

Koolstofstaal: A179, A192,SA210 Gr A1/C,A106 Gr B Roestvrij staal: TP304/TP304L, TP316 / TP316L

Spiraalgewonden vinnenbuis of gekrompen vinnenbuis Voordeel en toepassingen

Omdat het roestvrij staal een hoge corrosieweerstand heeft, kan de roestvrijstalen gekrompen vinbuis op grote schaal worden gebruikt wanneer de omstandigheid een bepaalde mate van corrosie of reinheid heeft, zoals de klimaatindustrie, verwarming, drogen en afkoelen. Meestal toegepast in lamellenbuiswarmtewisselaars.

Maximale werktemperatuur is 180 graden.

Finned Tube-verwarmers:

Zowel de basisbuis als de vin kunnen van koper, koolstofstaal en roestvrij staal zijn

Koolstofstaal: A179, A192,SA210 Gr A1/C,A106 Gr B

Roestvrij staal: TP304/TP304L, TP316/TP316L

Specificatie van gekrompen vinbuis:

Buitendiameter basisbuis: 15,88 ~ 51 mm

Vinhoogte: 3,5 ~ 10 mm

Vinhoogte: maximaal 16 mm

Vindikte: {{0}}.2~0.4mm

Kenmerken van gekrompen vinbuis

1. Vinnen en buizen zijn stevig met elkaar verbonden

2. Uniforme toonhoogte,

3. Kleine vouw,

4. Geen asophoping

5. Kleine thermische contactweerstand,

6. Hoog warmteoverdrachtsvermogen

7. Maximale werktemperatuur: 120 graden

Spiraalvormige spanningsgewonden ribbenbuizen voor luchtkoeler

Omdat het roestvrij staal een hoge corrosieweerstand heeft, kan de roestvrijstalen gekrompen vinbuis op grote schaal worden gebruikt wanneer de omstandigheid een bepaalde mate van corrosie of reinheid heeft, zoals de klimaatindustrie, verwarming, drogen en afkoelen. Meestal toegepast in lamellenbuiswarmtewisselaars.

Maximale werktemperatuur is 180 graden.

Roestvrijstalen spiraalvormige geplooide vinbuis

Vintype: geplooide vinbuis

Buismateriaal: roestvrij staal

Materiaal vin: roestvrij staal

Fin Tube Type: Geplooid, gegolfd

Beschrijving van roestvrijstalen spiraalvormige geplooide vinbuis: Roestvrijstalen spiraalvormige geplooide vinbuis, wij zijn leverancier van geplooide vinbuizen en fabrikant van geplooide vinbuizen in China.

Warmteoverdracht spiraalvormige roestvrij stalen geplooide lamelbuizen

De stalen strip kan van koper, koolstofstaal of roestvrij staal zijn.

Non-ferro buizen en vinnen aan de wortel gesoldeerd of volledig vertind.

Materiaal Standaard van gekrompen vinbuis

Zowel de basisbuis als de vin kunnen van koolstofstaal en roestvrij staal zijn

Koolstofstaal: A179, A192,SA210 Gr A1/C,A106 Gr B

Roestvrij staal: TP304/TP304L, TP316/TP316L, T2

Voordeel en toepassingen

Omdat het roestvrij staal een hoge corrosieweerstand heeft, kan de roestvrijstalen gekrompen vinbuis op grote schaal worden gebruikt wanneer de omstandigheid een bepaalde mate van corrosie of reinheid heeft, zoals de klimaatindustrie, verwarming, drogen en afkoelen.

Voordelen van thermisch verzinkte lamellenbuis

1. De kosten van thermisch verzinkte lamellenbuisbehandeling zijn laag: de kosten van thermisch verzinken van antiroest zijn lager dan die van andere verflagen;

2. De thermisch verzinkte lamellenbuis is duurzaam: in de buitenwijken kan de standaard thermisch verzinkte roestwerende dikte meer dan 50 jaar zonder reparatie worden gehandhaafd; in stedelijke gebieden of offshore-gebieden kan de standaard thermisch verzinkte roestwerende coating 20 jaar zonder reparatie worden onderhouden;

3. De betrouwbaarheid van de thermisch verzinkte lamellenbuis is goed: de galvanisatielaag en het staal zijn metallurgisch gecombineerd en worden een onderdeel van het staaloppervlak, en de duurzaamheid van de primaire coating is betrouwbaarder;

4. De taaiheid van de thermisch verzinkte lamellenbuiscoating is sterk: de zinklaag vormt een speciale metallurgische structuur, die bestand is tegen mechanische schade tijdens transport en gebruik;

5. Uitgebreide bescherming van thermisch verzinkte lamellenbuis: elk deel van het geplateerde deel kan worden gecoat met zink, zelfs in de holte, scherpe hoeken en verborgen plaatsen kunnen worden beschermd door de volledige naam;

6. Thermisch verzinkte lamellenbuis bespaart tijd en moeite: het galvanisatieproces is sneller dan andere coatingconstructiemethoden en kan de tijd vermijden die nodig is voor het schilderen op de bouwplaats na installatie.

Hoogfrequent lassen ribbenbuisradiator voor stringtype en wikkeltype vin gemaakt van de tekortkomingen, en verbeterd door hoogfrequent lassen is een efficiënt warmte-uitstralend element van ribbenbuis, vinbuis zelf is de stripdikte 0.{{1 }}mm wikkeling in de lamellenbuis, en het hoogfrequente lasproces, het lassen in tablettenpijp, zorgen voor de hechtsterkte van buis en vin, de metalen warmte-intensiteit bereikte 1.10 1.20w/kg graden Celsius, veel gebruikt in de keteleconomiser van de luchtvoorverwarmer met vinnenbuis en de productieworkshop, de productie van energiebesparende radiatoren voor woningen en warmtepijpen als late wikkeling.

Spiraalvormige vinnenbuis is een efficiënt apparaat voor warmteoverdracht. Het warmteoverdrachtsgebied is meerdere keren tot meerdere keren, het kan de warmteoverdracht versterken, de stromingsweerstand verminderen, het metaalverbruik verminderen, om de economische en operationele betrouwbaarheid van warmtewisselingsapparatuur te verbeteren. Momenteel wordt de spiraalvormige lamellenbuis op grote schaal gebruikt in verschillende ketels. De structuur van de spiraalvormige lamellenbuis wordt weergegeven zoals in de bovenstaande figuur.

Specificatie-eenheid van spiraalvormige ribbenbuis:

De diameter van de basisbuis is 18-219mm

Wanddikte basisbuis: 2-8mm

Vindikte 0.8-2 s

Vinhoogte 10-30mm

Standplaats 5-20 t

De lengte van de vinbuis is kleiner dan of gelijk aan 10.000 mm L

Let op: 1. De tabel buiten de specificaties kan door de vraagzijde overeengekomen worden

2. Fin tot doorgaans minder dan 1/2 diameter

3. De fabriek geproduceerd door de spiraalvormige lamellenbuis DG1020-97 JB/T6512-92 en andere normen

Productspecificatie en parameterlijst met spiraalvinbuis

Gegalvaniseerde lamellenbuis Materiaal: gewoon koolstofstaal, roestvrij staal, corrosiebestendig staal, naadloze stalen buis, hoogfrequent elektrisch gelaste stalen buis

Hoogfrequent gelast spiraalvinbuistype en materiaal

Inclusief lasvinbuis: massief type, gekarteld type

Lasmateriaal: koolstofstaal, corrosiebestendig staal, roestvrij staal, gelegeerd staal

Hoogfrequent gelaste spiraalvinbuis producttoepassingsbereik

Keteleconomiser, ketels van elektriciteitscentrales, petrochemische techniek, warmtewisselaar

Hoogfrequent gelaste spiraalvinbuis Diameter basisbuis: O 25- o D 140 mm

Gebaseerde buislengte L:1-12 meter

Lamelafstand t:5-30 mm

Vindikte Sn:0.8-2.5 mm

HF: vinhoogte is doorgaans kleiner dan de straal van de basisbuis (8-30 mm)

Koudgewalste composietvinbuis

Buis: koolstofstaal, roestvrij staal, gelegeerd staal

Fin: aluminium

Toepassingsbereik van koudgewalste composietvinbuizen

Warmtewisselaar, oven

Productiebereik van koudgewalste composietvinbuizen

Buitendiameter buis: O 16- o 38 mm

De diameter van de diameter van de ribbenbuis: O 35- o 70 mm

De lengte van L:1-4 meter ribbenbuis

Lamellenbuisafstand van t:2,5, 3, 7 mm

Om u snel een aanbieding te kunnen doen, ontvangen wij graag een gedetailleerde aanvraag, waaronder:

• Materiaal basisbuis

• Afmeting basisbuis (OD x WT x lengte)

• Vinnenmateriaal

• Vinnentype

• Vindiameter of hoogte

• Vindikte

• Vinnen per inch, meter of vinnensteek

• Lengte van effen uiteinden zonder vinnen

• Hoeveelheid ribbenbuis

(Aanvullende fabricage, zoals het buigen of lassen van de buizen in een buisplaat of montage)
