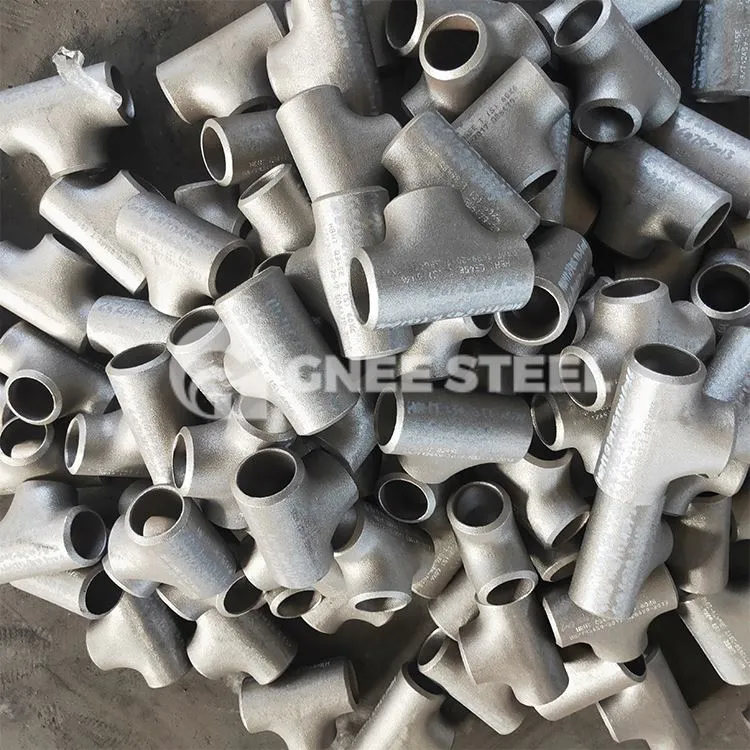

Hogedruk roestvrijstalen moflas-T-stuk

T-stuk wordt ook wel pijpfitting-T-stuk of T-fitting, T-stuk, enz. genoemd. Het wordt voornamelijk gebruikt om de richting van de vloeistof te veranderen en wordt gebruikt bij aftakleidingen van hoofdpijpleidingen. Kan worden geclassificeerd op basis van buisdiameter. Over het algemeen gemaakt van koolstofstaal, gietstaal, gelegeerd staal, roestvrij staal, koper, aluminiumlegering, kunststof, argon, PVC en andere materialen.

Aanvraag sturen

Praat nu

product Introductie

Er zijn twee veelgebruikte hogedruk-T-stukken: het ene is een gelast hogedruk-T-stuk en het andere is een integraal gesmeed hogedruk-T-stuk. Gelaste hogedruk-T-stukken zijn gemaakt van hoogwaardige stalen hogedrukbuizen. De productiemethode is vergelijkbaar met het graven van gaten in de buizen. De gaten in de hoofdleiding moeten overeenkomen met de diameter van de aangesloten aftakleidingen. De kwaliteitseisen voor het lassen zijn streng. Voorverwarmen is meestal vereist vóór het lassen, en een warmtebehandeling wordt na het lassen uitgevoerd. De specificaties en het drukbereik zijn dezelfde als die van hogedrukellebogen.

Standaard -ANSI/ASME:ASTM A182, ASTM SA182

Afmeting:ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799

Maat :1/8" NB TOT 4" NB

Klas :2000 pond, 3000 pond, 6000 pond

Type :Socket Weld Fitting T-stuk, Socket Weld Gelijke T-stuk, Socket Weld Ongelijk T-stuk

Specificatie	Hoogte	O.D	S	S1	D	D1	C	C1	G	Dikte (Grote maat)	Dikte (Kleine maat)	Gewicht
1/2 * 1/4	50	33	22.3	14.5	15	8.5	9.5	9.5	15.5	5.4	9.3	0.4
1/2 * 3/8	50	33	22.3	18	15	11.8	9.5	9.5	15.5	5.4	7.5	0.4
3/4 * 3/8	63	38	27.5	18	20.2	11.8	12.5	9.5	19	5.3	10	0.5
3/4 * 1/2	63	38	27.5	22.3	20.2	15	12.5	9.5	19	5.3	7.9	0.5
1 * 1/2	70	46	34.5	22.3	25.9	15	12.5	9.5	22.5	5.8	11.9	0.7
1 * 3/4	70	46	34.5	27.5	25.9	20	12.5	12.5	22.5	5.8	9.3	0.7
1-1/4 * 1/2	79	57	42.7	22.3	34.3	15	12.5	9.5	27	7.2	17.4	1.2
1-1/4 * 3/4	79	57	42.7	27.5	34.3	20.2	12.5	12.5	27	7.2	14.8	1.1
1-1/4 * 1	79	57	42.7	34.5	34.3	25.9	12.5	12.5	27	7.2	11.3	1.1
1-1/2 * 1/2	89	63	48.8	22.3	40.1	15	12.5	9.5	32	7.1	20.4	1.5
1-1/2 * 3/4	89	63	48.8	27.5	40.1	20.2	12.5	12.5	32	7.1	17.8	1.4
1-1/2 * 1	89	63	48.8	34.5	40.1	25.9	12.5	12.5	32	7.1	14.3	1.3
1-1/2 * 1-1/4	89	63	48.8	42.7	40.1	34.3	12.5	12.5	32	7.1	10.2	1.2
2 * 1/2	108	76	60.8	22.3	51.7	15	16	9.5	38	7.6	26.9	2.4
2 * 3/4	108	76	60.8	27.5	51.7	20.2	16	12.5	38	7.6	24.3	2.3
2 * 1	108	76	60.8	34.5	51.7	25.9	16	12.5	38	7.6	10.8	2.2
2 * 1-1/4	108	76	60.8	42.7	51.7	34.3	16	12.5	38	7.6	16.7	2.1
2 * 1-1/2	108	76	60.8	48.8	51.7	40.1	16	12.5	38	7.6	13.6	2
