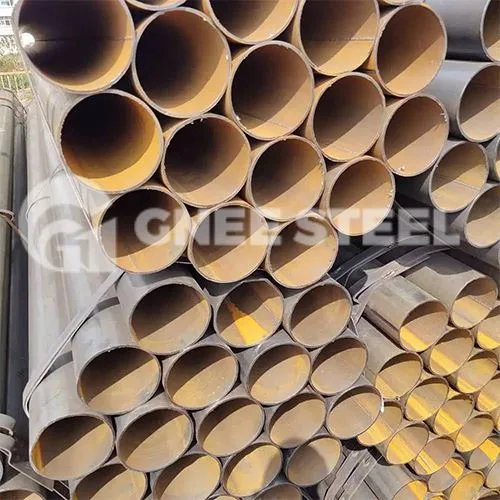

ASME SA178 warmtewisselbuis

SA178 warmtewisselaarbuizen zijn elektrisch weerstandgelaste koolstofstalen buizen die voldoen aan Amerikaanse normen. Ze worden veel gebruikt in warmtewisselaars, boilers en oververhitters. Elke SA178 warmtewisselaarbuis ondergaat chemische elementtesten, fysieke eigenschappentesten, niet-destructieve testen en testen door derden (op verzoek van de klant), waardoor de kwaliteit van gelaste buizen wordt gewaarborgd. GNEE Group is al 16 jaar gespecialiseerd in het leveren van SA178 warmtewisselaarbuizen. Neem gerust contact met ons op als u vragen heeft.

A178 Warmtewisselaarbuisspecificatie

Standaard: ASTM A178, ASME SA178

Cijfer: GR.A, GR.C, GR.D

Buitenste diameter: 6-114mm

Wanddikte: 1-15mm

Lengte: Maximaal 12000mm

A/SA 178 Warmtewisselaar/condensorbuizen Chemische samenstelling

Element	A/SA 178 Gr.A	A/SA 178 Gr.C	A/SA 178 Gr.D
C	0.06 - 0.18	0.35 maximaal	0.27 maximaal
Mijn	0.27 - 0.63	0.80 maximaal	1.00 - 1.50
P	0.035 maximaal	0.035 maximaal	0.030 maximaal
S	0.035 maximaal	0.035 maximaal	0.015 maximaal
Si	-	-	0.10 minuten

Mechanische eigenschappen van A/SA 178 koolstofstalen warmtewisselaar- en condensorbuizen

Element	A/SA 178 Klasse A	A/SA 178 Klasse C	A/SA 178 Klasse D
Treksterkte KSI (MPa)	47 (325)	60 (415)	70 (485)
Vloeisterkte KSI (MPa)	26 (180)	37 (255)	40 (275)
Rek min. %	35	30	30

A178 Koolstofstalen condensatorbuizen











































Wervelstroomtest (ECT) voor A178 ERW-warmtewisselaarbuizen:

Eddy current testing (ECT) is een contactloze methode die wordt gebruikt om niet-ferromagnetische componenten te inspecteren. Deze techniek is geschikt voor het detecteren en kwantificeren van discontinuïteiten zoals corrosie, erosie, slijtage, pitting, baffle cut inkepingen, verlies van wanddikte en scheuren in non-ferro metalen materialen.

Twee spoelen worden aangestuurd met elektrische stromen om een ​​magnetisch veld om hen heen te genereren. Dit magnetische veld dringt door het materiaal van de buis en induceert wisselstromen (wervelstromen) in het materiaal.
Elk defect dat de wervelstromen verandert, verandert ook de impedantie van de spoelen.

Veranderingen in de spoelimpedantie worden gemeten en gebruikt om defecten in de buis te detecteren.
