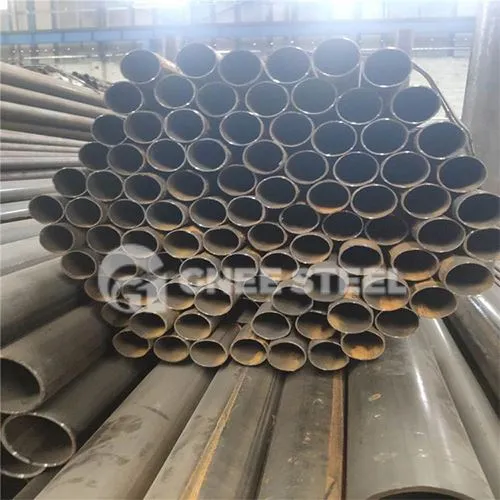

SA 178 Klasse D ketelbuis



De A178 GRD-ketelbuis is een elektrisch weerstandgelaste koolstofstalen buis die voldoet aan de Amerikaanse normen en die doorgaans wordt gebruikt in boilers, warmtewisselaars en oververhitters in hogetemperatuur- en hogedrukapparatuur.

SA 178 GrD ERW ketelbuisspecificatie

Standaard	A178/SA178 ERW koolstofstalen ketel- en oververhitterbuizen
OD	12 mm
GEW	mm
Lengte	6-25m
Materiaal	Koolstof
Type	ERW (Elektrisch Weerstandslassen)
Leveringsconditie	Koude toestand of warmtebehandeling
Aflevertijd	35-45 dagen na ontvangst van 30% aanbetaling vooraf

Chemische samenstelling van ASTM A178 GrD gelaste buis

Element%	Laag koolstofstaal	Middelgroot koolstofstaal	Mangaanstaal
C	0.06-0.18	0.35 Maximaal	0.27 Maximaal
Mijn	0.27-0.63	0.80 Maximaal	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0.10 minuten.

ASTM A178 GrD ERW-slang











































A178 GRD gelaste buizen ondergaan een volledige ultrasoontest, die voornamelijk bestaat uit de directe contactmethode en de onderdompelingsmethode.

1. Directe contactmethode:
De ultrasone sonde is bedekt met een dunne laag koppelingsmiddel tussen de sonde en het testoppervlak, waardoor direct contact mogelijk is. Deze methode is gemakkelijk te bedienen, produceert eenvoudige inspectiegrafieken en is gemakkelijk te interpreteren met een hoge gevoeligheid voor defectdetectie. Het is de meest gebruikte methode bij praktische tests, maar vereist een hoge precisie van het testoppervlak.

2. Onderdompelingsmethode:
Deze methode omvat het onderdompelen van de ultrasone sonde en het werkstuk in vloeistof als koppelingsmiddel voor het testen. De vloeistof kan olie of water zijn. De onderdompelingsmethode wordt verder onderverdeeld in volledige onderdompeling en gedeeltelijke onderdompeling.
Deze aanpak is geschikt voor ruwe oppervlakken, minimaliseert slijtage van de sonde, zorgt voor stabiele koppeling, biedt goede herhaalbaarheid van detectieresultaten en vergemakkelijkt geautomatiseerd testen. Bij de immersiemethode is er echter sprake van aanzienlijke demping van geluidsgolven die zich door de pijpwand voortplanten. Een betere oplossing is het gebruik van een waterfilmmethode in plaats van volledige immersie voor geluidskoppeling.
