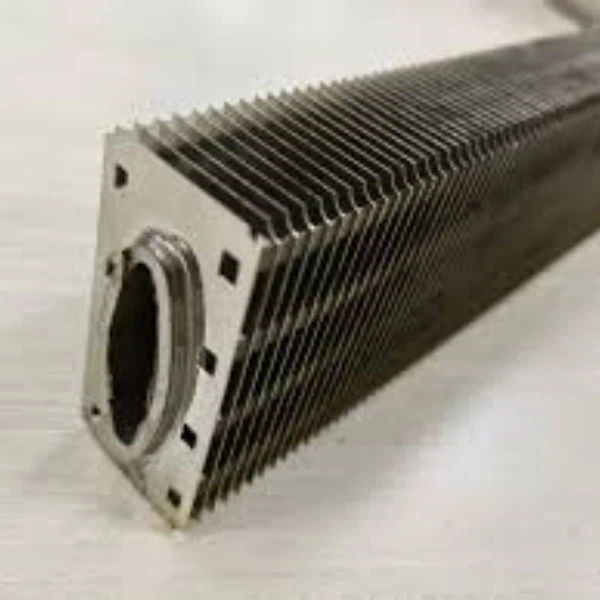

Elliptische buis met rechthoekige vinnenbuis|Ovale gevinde buis

Het elliptische lamellenbuisontwerp maakt gebruik van een elliptisch gevormde buis met een efficiënte luchtfolievorm om de stromingsweerstand aan de luchtzijde te minimaliseren, terwijl deze rechthoekige vinnen de prestatiekenmerken van de warmteoverdracht kunnen verbeteren in vergelijking met ronde buistypes.

De ovale lamellenbuis is een specifiek soort warmtewisselaar met een ovale basisbuis met externe rechthoekige lamellen. Varianten van dit ontwerp zijn onder meer ovale rechthoekige ribbenbuizen, ovaal-ovale ribbenbuizen, ovale ronde ribbenbuizen, spiraalvormige ovale platte buizen en ovale H-vormige ribbenbuizen. Deze ovale ribbenbuizen krijgen steeds meer de voorkeur vanwege hun verbeterde efficiëntie in vergelijking met traditionele ronde ribbenbuizen, waardoor ze gangbaar worden in sectoren als de productie van ethyleen en olieraffinage.

De corrosieweerstand van deze vinnen zal zeer hoog zijn nadat ze thermisch verzinkt zijn. Deze vinbuizen zijn zeer compact in vergelijking met andere soorten vinbuizen en hun warmteoverdrachtsefficiëntie is aanzienlijk. Het wordt dus ook wel thermisch verzinkte elliptische/ovale vinbuizen genoemd.

1. Produceer naadloze of gelaste ovale stalen buis;

2. De rechthoekige vinnen door de mal op stalen spoelen geslagen;

3. Vul de vinnen automatisch in elliptische buizen;

4. De lamellenbuizen zijn thermisch verzinkt. De vinnenbuis doopte in tanks van gesmolten zink. De ruimte tussen de vin en de kernbuis wordt volledig opgevuld met zink.

1. Vergeleken met ronde lamellenbuizen is het gemakkelijker om een ​​elliptische lamellenbuis te bereiken met een compacte lay-out, waardoor het totale volume van de gehele warmtewisselaar wordt verkleind, waardoor het vloeroppervlak wordt verkleind. Minimaliseert de totale omvang en voetafdruk van de warmtewisselaar.

2. Vanwege de vormeigenschappen van elliptische lamellenbuizen is de weerstand aan de luchtzijde klein en neemt de warmteoverdrachtscoëfficiënt tussen vloeistoffen toe; De thermische weerstand in de buis is relatief klein, waardoor de warmteoverdracht van de vloeistof in de buis toeneemt. Verbetert de warmteoverdrachtscoëfficiënt tussen vloeistoffen, waardoor de efficiëntie wordt verhoogd.

3. Het warmteoverdrachtsoppervlak van elliptische lamellenbuizen is groter dan dat van ronde buizen met hetzelfde dwarsdoorsnedeoppervlak, omdat de warmteoverdrachtsomtrek van elliptische buizen langer is onder hetzelfde dwarsdoorsnedeoppervlak. Biedt een grotere warmteoverdrachtsomtrek dan ronde buizen, waardoor de prestaties worden verbeterd.

4. Rechthoekige stalen vinnen zijn de meest gebruikte elliptische lamellenbuizen met hoge sterkte. De basisbuis mag in de winter niet bevroren worden en heeft een lange levensduur. Rechthoekige stalen vinnen zorgen voor duurzaamheid en een lange levensduur en voorkomen problemen zoals bevriezing en barsten bij koud weer.

5. Omdat elliptische lamellenbuizen compacter kunnen worden opgesteld, hebben de buizen op de eerste rij een grotere impact op de buizen op de achterste rij. De externe stromingsweerstand van de buizen kan worden verminderd door de lamellenafstand van de achterste rij buizen te vergroten, maar het aantal buisrijen mag niet te groot zijn. Een compacte configuratie verlaagt de externe stromingsweerstand, waardoor de luchtcirculatie effectief wordt geoptimaliseerd.

6. Elliptische lamellenbuizen maximale werktemperatuur bereiken 400 graden.

Om u snel een aanbieding te kunnen doen, ontvangen wij graag een gedetailleerde aanvraag, waaronder:

• Materiaal basisbuis

• Afmeting basisbuis (OD x WT x lengte)

• Vinnenmateriaal

• Vinnentype

• Vindiameter of hoogte

• Vindikte

• Vinnen per inch, meter of vinnensteek

• Lengte van effen uiteinden zonder vinnen

• Hoeveelheid ribbenbuis

(Aanvullende fabricage, zoals het buigen of lassen van de buizen in een buisplaat of montage)
