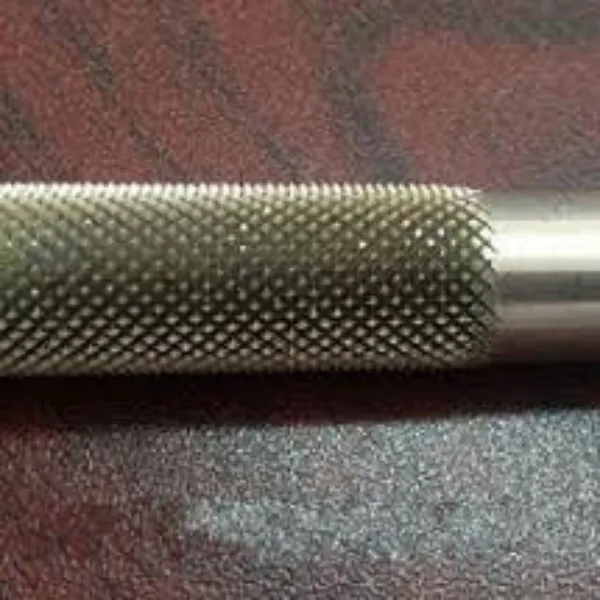

Gekartelde integrale koperen buizen met lage vinnen

Wat is een gekartelde buis met lage vinnen?

Een gekartelde buis met lage vinnen verwijst naar een type warmtewisselaarbuis met kartels op het oppervlak en lage vinnen. Opruwen is een productieproces waarbij een patroon van kleine ribbels of groeven aan een oppervlak wordt toegevoegd om een ​​betere grip te bieden of de warmteoverdracht te verbeteren.

Gekarteld productieproces met lage vinnenbuis:

De vinnen worden door een pasrol uit de buitenwand van de gewone buizen gerold. Buizen en vinnen zitten in dezelfde buis. We noemen het "N" type vinbuis.

In het geval van gekartelde buizen met lage ribben wordt het kartelproces toegepast op het buitenoppervlak van de buis. Het doel van het kartelen is om het oppervlak van de buis te vergroten, wat de efficiëntie van de warmteoverdracht verbetert. Het gekartelde patroon zorgt voor turbulentie in de vloeistof die door de buis stroomt, waardoor de warmte-uitwisseling tussen de vloeistof en het buisoppervlak wordt verbeterd.

De term "lage vinnen" verwijst naar het type vinnen dat op de buis wordt gebruikt. Lage vinnen zijn doorgaans kleiner en hebben een lagere vinnendichtheid vergeleken met hoge vinnen. De lagere lameldichtheid zorgt voor een betere vloeistofstroom en vermindert de drukval in de warmtewisselaar.

Gekarteld buismateriaal met lage vinnen:

Koolstofstaal, laaggelegeerd staal, roestvrij staal, buis van koper-nikkellegeringen ASTM B111: naadloze condensorbuizen en ferrulebuizen van koper en koperlegeringen C70600 / C71500 / C12200 / C12100 / C68700 C70600 is gelijk aan BFe10-1-1 ; C71500 is gelijk aan BFe30-1-1, aluminiumbrons, nikkellegeringen, titanium enz.

Gekartelde buizen met lage ribben

Gekartelde buizen met lage ribben worden vaak gebruikt in verschillende warmteoverdrachtstoepassingen, zoals airconditioning-, koel- en warmteterugwinningssystemen, verwarmingssystemen; Ventilatiesystemen; Koel- en klimaatbeheersingssystemen; werktuigbouwkunde; Automobielproductie; Chemische en pertrochemische en energiecentraletechnologie. Ze zijn vooral nuttig in toepassingen waar compacte warmtewisselaars vereist zijn, omdat ze binnen een beperkte ruimte een groter oppervlak bieden voor warmteoverdracht.

Gekartelde buizen met lage vinnen, typische scope:

Specificaties van lage vinbuizen (N-vinnen)

Vinnenfaciliteit: 10 vinnenmachines;

Dagelijkse capaciteit tot 3000 meter; Buitendiameter buis: 12,7 mm ~ 25,4 mm

Buislengte: maximaal 18 meter.

Vinnenhoogte: 1,2 mm ~ 2,77 mm

Vindikte: ca. 0.3 mm

Vinhoogte: 30 FPI /28 FPI/ 26 FPI/ 36 FPI /43 FPI

We kunnen de integrale buizen met lage vin voorzien van niet-geribde sectieopeningen (min. 5 mm) in het midden van de kernbuis OF gebogen met een ontworpen buigradius.

Gekartelde acceptatiecriticus met lage vinnenbuis: WOLVERINE / HPT / GEWA-K & GEWA-KS

Gekartelde buis met lage lamellen, leveringsconditie:

De integrale kwaliteit van de lage vinbuis wordt verzekerd door hydrostatische of pneumatische tests, wervelstroomtests en MARCO-tests om de ontwerpspecificaties te verifiëren.

De buisuiteinden zijn vierkant afgesneden, braamvrij, inwendig gedroogd en luchtgeblazen, uitwendig voorzien van een laklaag.

De droogmiddelen worden in elke verpakking gedaan voor continentaal transport.

Over het geheel genomen helpt de combinatie van kartels en lage vinnen in deze buizen de warmteoverdrachtsefficiëntie en prestaties van warmtewisselaars te verbeteren, waardoor ze effectiever worden in het overbrengen van warmte tussen vloeistoffen.
