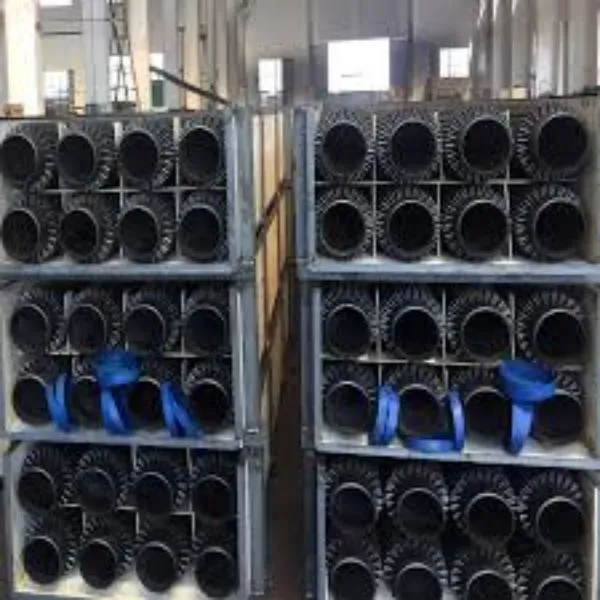

Buis met noppen, buis met noppen, buis met spijkerkop_buis met vinnen
Producten Beschrijving
Wat is een noppenbuis?
Studded Pipe ook wel noppenbuizen, Nailhead Pipe of Stud Pipe genoemd. Noppenbuizen worden gebruikt als alternatief voor lamellenbuizen in warmtewisselaars, voornamelijk in de petrochemische industrie, waar het oppervlak wordt blootgesteld aan bijzondere corrosie en agressie door gassen en dampen. De bezaaide vinbuis is een oppervlak van het standaardfrequentie-elektrische weerstandsgelaste noppentype. Pijp met noppen worden normaal gesproken ronde koolstofsteed-noppen gelast op buizen van koolstof, legering of roestvrij staal met diameters van 1,5 "tot 12,75".
Hoe maak je een noppenpijp?
De noppenbuis wordt gemaakt met elektrische weerstandsboutlasapparatuur, die speciaal noppen in rijen rond de buis heeft gevormd. De Studs kunnen in verschillende maten en vormen worden geleverd. Het patroon waarin de noppen op de buis zijn gerangschikt, kan ook worden gevarieerd door het aantal noppen per rij rond de buis, de afstand tussen de rijen en de vraag of de noppen in aangrenzende rijen verschoven zijn te wijzigen. Het is ook mogelijk om noppen aan slechts één kant van de buis aan te brengen, of om meerdere noppen van verschillende hoogte in dezelfde rij aan te brengen. De noppen worden met de hand in de elektroden geladen en vervolgens automatisch gelast. Het lasproces maakt de combinatie mogelijk van elke tap- en buiskwaliteit, inclusief koolstof, legeringen, roestvrij staal en legeringen met een hoog nikkelgehalte. Na het noppen worden gelegeerde stalen buizen spanningsvrij gemaakt in overeenstemming met de relevante specificaties voor de staalklasse
Voordelen van bezaaide buizen:
Vanwege hun relatief dikkere dwarsdoorsnede in vergelijking met vinnen, is noppenbuis een van de mechanisch sterkste verlengde oppervlakken die beschikbaar zijn. Hoewel sterkte misschien geen overweging is voor de warmteoverdrachtsprestaties, kan het wel belangrijk zijn wanneer de toepassing vereist dat het verlengde oppervlak het gewicht van de buis bij steunen draagt, of waar ernstig mechanisch misbruik wordt verwacht tijdens gebruik of tijdens het reinigen.
Bezaaid pijpgebruik:
De belangrijkste toepassingen voor noppenbuizen zijn de proceswarmteterugwinning van de petrochemische industrie, op het gebied van convectieovens en vacuümgeneratoren voor chemische verwerking, speciaal gebruikt in aardolietoepassingen. De hoge weerstand van bezaaide buizen in ruwe omgevingen, zoals delen van zwavelzuuratmosferen, maakt het zeer nuttig voor de genoemde industrieën.
Maat en materiaal van bezaaide pijp:
|
Buis-OD: |
25~355,6 (mm) |
1"~14"(NPS) |
|
Buiswanddk.: |
3,5~28,6 (mm) |
0.14"~1.1" |
|
Buislengte: |
Kleiner dan of gelijk aan 25,000 (mm) |
Minder dan of gelijk aan 82 ft |
|
Stud-dia.: |
6~25,4 (mm) |
0.23"~1" |
|
Stud Hoogte: |
10~50,8 (mm) |
0.4"~2" |
|
Noppenhoogte: |
8~30 (mm) |
0.3"~1.2" |
|
Vorm van noppen: |
Cilindrisch, elliptisch, rond, lenstype |
|
|
Oppervlaktehoek tussen draad en buis: |
Verticale, hoekige, verspringende rijen |
|
|
Studmateriaal: |
CS (meest voorkomende kwaliteit is Q235B) SS (meest voorkomende kwaliteit is AISI 304, 316, 409, 410, 321.347) A.S. |
|
|
Buismateriaal: |
CS (meest voorkomende kwaliteit is A106 Gr.B) SS (meest voorkomende kwaliteit is TP304, 316, 321, 347) AS (meest voorkomende kwaliteit is T/P5,9,11,22,91) |
|
|
*Deze tabel wordt gebruikt als algemene leidraad voor onze mogelijkheden. Bel ons voor andere maatwerkgevallen. |
||
Materiaal noppen: Koolstofstaal ASTM A510 klasse 1005 tot 1010. Gelegeerd staal dat normaal gesproken wordt gebruikt in stalen noppen.
ASTM A193 kwaliteit: B6, B6X, B8, B8a, B8M, B8C, enz. AISI 304, 316, 410, 347, 321
De noppen zijn gerangschikt in verspringende rijen (ringen).
Alle materiaalcombinaties van buizen en noppen kunnen worden vervaardigd: koolstofstaal, roestvrij staal en gelegeerd staal.
Wij kunnen een groot aantal combinaties van stalen buizen en noppen produceren, waaronder koolstofstaal, roestvrij staal en andere staallegeringen.
Combinaties van noppenbuizen bestaande uit verschillende soorten koolstofstaal moeten een warmtebehandeling ondergaan. Dit doen wij op locatie met onze PWHT oven
