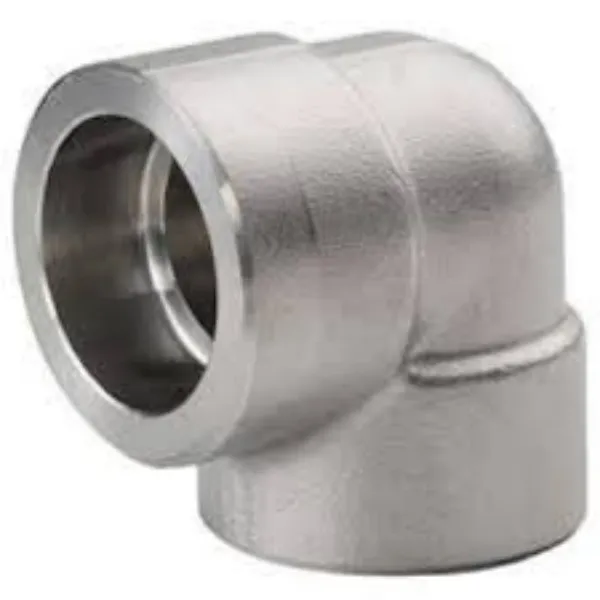

Socket Weld Elleboog
ASME B16.11 gesmede moflaselleboog is verkrijgbaar in 90 graden en 45 graden waarmee de ASME-buis werd aangesloten op fittingen of kleppen door middel van hoekafdichtingslassen. Het gewicht is licht vanwege de kleine afmetingen. En heeft verschillende kenmerken zoals betrouwbaarheid, duurzaamheid en maatnauwkeurigheid. Er zijn 3 drukklassen: klasse 3000, 6000 en 9000.
Klasse 3000 Elleboog: voor gebruik met Sch 80 stalen buis.
Elleboog Klasse 6000: passend bij Sch 160 stalen buis.
Klasse 9000 Elleboog: voor verbinding met Sch XXS stalen buis
Socket Weld Fittings zijn een familie hogedruk-smeedfittingen die alleen worden gebruikt in combinatie met ANSI Pipe en die verkrijgbaar zijn in hetzelfde maatbereik.
Hoewel er enkele overeenkomsten zijn tussen de vormen van de twee lassen, wordt socket weld nog steeds als verschillend beschouwd van een hoeklas.
Specificatie van socketlasfittingen ASME B16.11
| Vorm | Rechte en reducerende fittingen |
| Maatbereik | 1/8" - 4" / DN6 - DN100 |
| Drukclassificatie | Klasse 3000 pond, 6000 pond, 9000 pond |
| Standaard | ASME B16.11, BS3799 |
| Koolstofstaal | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Gelegeerd staal | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Roestvrij staal | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Markering en inspectie van gegalvaniseerde socket weld-ellebogen
Pakket met Socket Weld-elleboogfittingen
Verpak alle SW-ellebogen in dozen.
Plak het etiket op alle dozen.
Zet dozen in houten kist.
Maak een verzendmarkering op de houten kist.
ASME B16.11 Afmetingen socketlaselleboog
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) De gelijkmatige dikte rond de mofboring mag niet minder zijn dan de gemiddelde waarde, de dikte op gedeeltelijke gebieden kan minimaal zijn. een.
2) Gezien de tolerantie van de buitendiameter van de buis, kunnen de diameters van sommige mofboringen iets groter zijn dan de diameters gespecificeerd in B16.11.
3) Wanneer de afmetingen van de verbindingsleidingen niet overeenkomen met de afmetingen gespecificeerd in deze catalogus, dienen de afmetingen van de verbindingsleidingen te worden vermeld in de aankoopspecificatie.
4) Wanneer de fittingen verkleinen, moeten de structuurafmetingen hetzelfde zijn als die van de rechte fittingen en zal BJD worden bewerkt volgens de overeenkomstige reducerende uiteinden.
5) Fitting kan ook worden vervaardigd als de gemengde verbindingen van SW en THRD.
