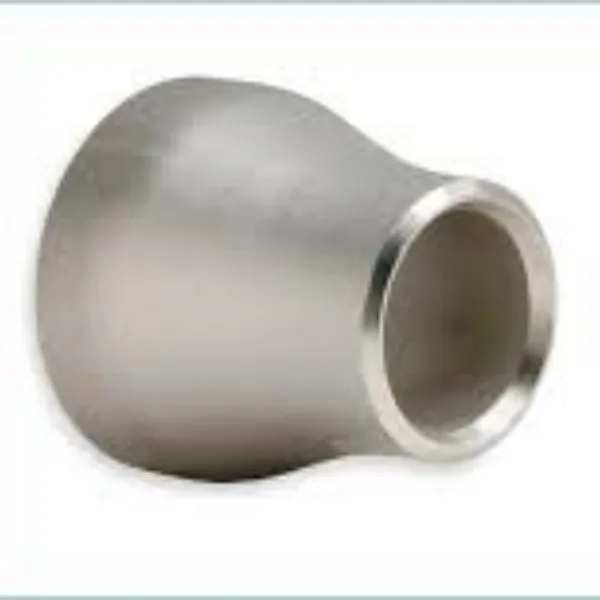

De concentrische reductor
Het concentrische verloopstuk is een kegelvormige fitting die wordt gebruikt om de diameter rond de middellijn te vergroten of te verkleinen. Het is gemakkelijk om modder en slijpvloeistof te transporteren en is geschikt voor corrosieve bewerkingen, ook nuttig om te gebruiken waar verschillende classificaties en bescherming tegen slijtage vereist zijn bij het transporteren tussen flenzen of pijpen. De meest gebruikte materialen in de industrie zijn koolstofstaal, gelegeerd staal en roestvrij staal.
Stomplasfittingen worden in een leidingsysteem gebruikt om de richting of functie van media te veranderen, af te takken, de buismaat te verkleinen of hulpapparatuur aan te sluiten. Ze zijn verkrijgbaar in meerdere typen, zoals elleboog, T-stuk, kap, concentrisch verloopstuk, stompuiteinde en oelt, die worden geproduceerd in koude en warme vervorming op basis van de ASTM A403- en ASTM A234-specificatie.
ASTM A403 WP304 & 316 roestvrijstalen buisfittingen
De specificatie van ASTM A403 omvat de gebruikelijke roestvaststalen WP304 en 316 die worden gebruikt voor drukleidingen. Klanten moeten het naadloze of gelaste type aangeven bij de aankoop van fittingen van verschillende kwaliteit, zoals concentrische verloopstukken, stomplassende T-stukken en kruisen, stalen buisbochten en ellebogen.
ASTM A234 pijpfittingen van koolstofstaal en gelegeerd staal
Deze specificatie omvat ASTM A234 fittingen van koolstofstaal en gelegeerd staal met een naadloze en gelaste constructie volgens de norm ASME B16.9. Deze fittingen zijn bedoeld voor gebruik in drukleidingen en bij de fabricage van drukvaten voor gebruik bij gematigde en hoge temperaturen.
Materiaal voor concentrische reducer ASME B16.9
Roestvrij staalkwaliteiten
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317.347.904L
Koolstofstaalsoorten
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42 / 46 / 56 / 60 / 65
Gelegeerde staalsoorten
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22
ASME B16.9 Afmetingen concentrisch verloopstuk en gewicht Sch 40
| OD1 | OD2 | EINDE TOT EINDE | SCH 40 GEWICHT |
| NPS | NPS | H | kg |
| 3/4 | 3/8 - 1/2 | 38 |
0.07 |
| 1 | 1/2 - 3/4 | 51 | 0.14 |
| 1 1/4 | 1/2 - 1 | 51 | 0.19 |
| 1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
| 2 | 3/4 - 1 1/2 | 76 | 0.46 |
| 2 1/2 | 1 - 2 | 89 | 0.85 |
| 3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
| 4 | 2 - 3 1/2 | 102 | 1.8 |
| 5 | 2 - 4 | 127 | 3.05 |
| 6 | 2 1/2 - 5 | 140 | 4.35 |
| 8 | 3 1/2 - 6 | 152 | 7.12 |
| 10 | 4 - 8 | 178 | 11.8 |
| 12 | 5 - 10 | 203 | 17.8 |
| 14 | 6 - 12 | 330 | 34.3 |
| 16 | 6 - 14 | 356 | 48.3 |
| 18 | 8 - 16 | 381 | 65.3 |
| 20 | 10 - 18 | 508 | 102 |
| 22 | 12 - 20 | 508 | - |
| 24 | 12 - 22 | 508 | 143 |
| 26 | 12 - 24 | 610 | - |
| 28 | 14 - 26 | 610 | - |
| 30 | 14 - 28 | 610 | - |
| 32 | 20 - 30 | 610 | 230 |
| 34 | 22 - 32 | 610 | 245 |
| 36 | 22 - 34 | 610 | 282 |
| 38 | 24 - 36 | 610 | - |
| 40 | 28 - 38 | 610 | - |
| 42 | 28 - 40 | 610 | - |
| 44 | 32 - 42 | 610 | - |
| 46 | 34 - 44 | 711 | - |
| 48 | 36 - 46 | 711 | - |
| 52 | 40 - 48 | 711 | - |
| 56 | 40 - 52 | 711 | - |
| 60 | 44 - 56 | 711 | - |
Opmerkingen
1) Naast de bovengenoemde normen worden ook de normen GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc. toegepast.
2) Voor de concentrische en excentrische verloopstukken waarvan de maten groter zijn dan vermeld in bovenstaande tabel, worden deze geleverd met inachtneming van de door koper en fabrikant overeengekomen maten of volgens de maatvoering van de fabrikant.
