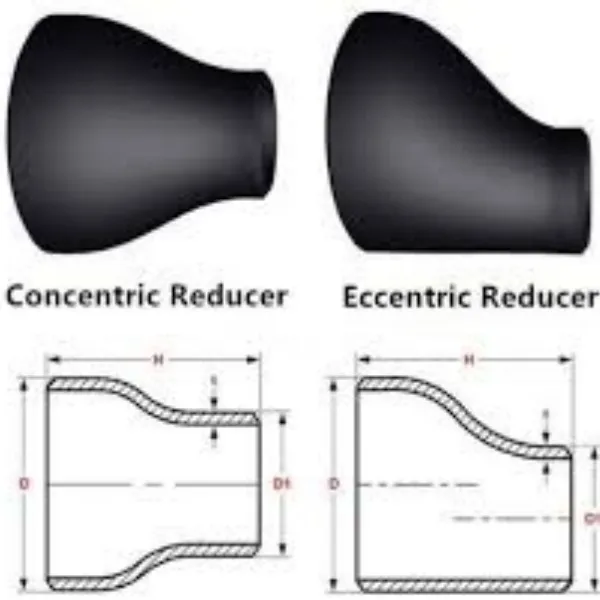

De excentrische reductor
ASME B16.9 is een standaardspecificatie voor stuiklasfittingen die het concentrische en excentrische verloopstuk, de elleboog en het T-stuk van BW omvatten. Het afmetingenbereik is van 3/4 "tot 24" in naadloos type.
Vergelijkbaar met een kegelvormige fitting die de diameter vergroot of verkleint, is deze niet symmetrisch ten opzichte van de middellijn. Beiden zijn verkrijgbaar in koolstofstaal, gelegeerd staal, roestvrij staal en worden gebruikt in pijpleidingsystemen om de diameter te verkleinen van één maat naar een grotere of kleine maat.
Stomplasfittingen worden in een leidingsysteem gebruikt om de richting of functie van media te veranderen, af te takken, de buismaat te verkleinen of hulpapparatuur aan te sluiten. Ze zijn verkrijgbaar in meerdere typen, zoals elleboog, T-stuk, dop, excentrisch verloopstuk, stompuiteinde en oelt, die worden geproduceerd in koude en warme vervorming op basis van de ASTM A403- en ASTM A234-specificatie.
ASTM A403 WP304 & 316 roestvrijstalen buisfittingen
De specificatie van ASTM A403 omvat de gebruikelijke roestvrijstalen kwaliteiten WP304 en WP316 die worden gebruikt voor drukleidingen. Klanten moeten het naadloze of gelaste type aangeven bij de aankoop van fittingen van verschillende kwaliteit, zoals excentrische verloopstukken, stomplassend T-stuk en kruis, stalen buisbocht en elleboog.
ASTM A234 pijpfittingen van koolstofstaal en gelegeerd staal
Deze specificatie omvat ASTM A234 fittingen van koolstofstaal en gelegeerd staal met een naadloze en gelaste constructie volgens de norm ASME B16.9. Deze excentrische verloopfitting is bedoeld voor gebruik in drukleidingen en bij de fabricage van drukvaten voor gebruik bij gematigde en hoge temperaturen.
BW Excentrische verloopfittingspecificatie
| Maatbereik | 3/4" - 60" / DN20 - 1500 |
| Dikteschema | SCH 10 - SCH 80, SCH 160, XXS |
| Amerikaanse standaard | ANSI/ASME B16.9/MSS SP 43 |
| Japanse standaard | JISB2311/2312/2313 |
| Duitsland Standaard | DIN2605/2615/2616/2617 |
| Europa Standaard | EN10253 |
| Koolstofstaal | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Koolstofstaal op lage temperatuur | Q345B, 16Mn, ASTM A420 WPL6 |
| Pijpleiding staal | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| Gelegeerd staal |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Roestvrij staal | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASME B16.9 Afmetingen excentrisch verloopstuk
| OD1 | OD2 | EINDE TOT EINDE |
| NPS (Nederlands) | NPS (Nederlands) | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Opmerkingen
1) Naast de bovengenoemde normen worden ook de normen GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc. toegepast.
2) Voor de concentrische en excentrische verloopstukken waarvan de maten groter zijn dan vermeld in bovenstaande tabel, worden deze geleverd met inachtneming van de door koper en fabrikant overeengekomen maten of volgens de maatvoering van de fabrikant.
