Schroefdraadkoppeling

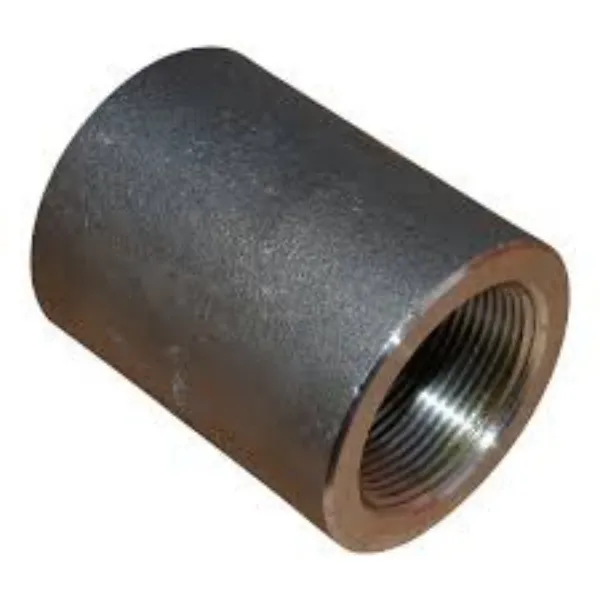

ASME B16.11 Draadkoppeling is een kort stuk buis met een binnenschroef in NPT of BSP aan beide uiteinden of aan één uiteinde. Klasse 3000 schroefdraadkoppeling heeft verschillende afmetingen, maat- en gewichtsgrafieken. Het wordt geleverd in verschillende maten van 1/8 inch tot 4 inch en de lengte kan worden aangepast. Terwijl de koppelingsvormen vol en half of recht en reducerend zijn. ANSI/ASME B16.11-koppeling is een veelgebruikt accessoire in buisfittingen met schroefdraad voor industriële buisverbindingen. Ze draaien op de buis met behulp van mannelijke en vrouwelijke schroefdraadverbindingen, inclusief NPT of BSP.
BSP betekent "British Standard Pipe" en kan verder worden onderverdeeld in de BSPT (conisch) en BSPP (parallel). De schroefdraden hebben in dit geval een hoek van 55 graden.
NPT staat voor "National Pipe Tapered", dat valt onder de ASME B1.20.1-specificatie en gebaseerd is op schroefdraadflankhoeken van 60 graden.
Inspectie van ASTM A182 schroefdraadkoppeling klasse 3000
QA/QC controleert de buitendiameter, binnendiameter, lengte, draad en PMI voor ASTM A182 schroefdraadkoppelingen.
Maattabel en standaard voor schroefdraadkoppeling
| Maatbereik | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1-1/2", 2", 2-1/2", 3", 4" |
| Drukclassificatie | Klasse 3000, 6000, 3M, 6M, 3000LBS, 6000LBS |
| Standaard | ASME B16.11, BS 3799, EN 10241, ASTM A105, ASTM A182, ASTM A350 |
Pakket met schroefdraadkoppeling A105
ASTM A105 schroefdraadkoppeling wordt verpakt in dozen en houten kist als de maat kleiner is dan 2". Terwijl de maat 2" of groter is, zullen we ze direct in een houten kist plaatsen.
ASME B16.11 Afmetingen schroefdraadkoppeling
| Nominale maat | Van begin tot eind | Buitendiameter | Lengte van draad | |||
| DN | NPS (Nederlands) | W | D | L 5 min | L 2 min | |
| 3000 & 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 32 | 16 | 22 | 6.4 | 6.7 |
| 8 | 1/4 | 35 | 19 | 25 | 8.1 | 10.2 |
| 10 | 3/8 | 38 | 22 | 32 | 9.1 | 10.4 |
| 15 | 1/2 | 48 | 28 | 38 | 10.9 | 13.6 |
| 20 | 3/4 | 51 | 35 | 44 | 12.7 | 13.9 |
| 25 | 1 | 60 | 44 | 57 | 14.7 | 17.3 |
| 32 | 11/4 | 67 | 57 | 64 | 17.0 | 18.0 |
| 40 | 11/2 | 79 | 64 | 76 | 17.8 | 18.4 |
| 50 | 2 | 86 | 76 | 92 | 19.0 | 19.2 |
| 65 | 21/2 | 92 | 92 | 108 | 23.6 | 28.9 |
| 80 | 3 | 108 | 108 | 127 | 25.9 | 30.5 |
| 100 | 4 | 121 | 140 | 159 | 27.7 | 33.0 |
